제품 설명
수량계 테스트 벤치는 수량계를 테스트하고 교정하는 데 사용되는 장치입니다. 주로 수도계량기 제조사, 수도공급업체, 수도당국 연구소 등에서 사용하고 있습니다.
제품 특징
- 그만큼수량계 테스트 벤치기계식 수량계, 초음파 수량계, 전자 수량계 등 다양한 유형의 수량계와 호환되며 다양한 미터 비율 값에 대한 테스트 요구 사항을 지원합니다.
- 감지 가능한 최소 유량이 2L/h인 고정밀-피스톤-유량 시스템을 채택하여 저유량 측정 요구사항을 충족합니다. 수량계 제조업체, 계측 기관 및 전문 실험실에 적합합니다.
- 핵심 제어 시스템은 Siemens PLC를 기반으로 하여 안정적이고 신뢰할 수 있는 작동을 보장합니다.
- 다양한 애플리케이션 시나리오에 유연성을 제공하기 위해 완전 자동, 반{0}}자동, 수동 등 다양한 작동 모드를 사용할 수 있습니다.
- 함께 제공되는 소프트웨어는 자동으로 생성할 수 있습니다.테스트 보고서사용자 정의 가능한 보고서 템플릿을 지원하여 관리 효율성을 향상시킵니다.
- RS485 통신, 적외선 인터페이스, 펄스 신호, 이미지 인식 및 광섬유 전송을 포함한 다양한 데이터 수집 방법을 지원하여 다양한 유형의 수량계 출력 형식과 완벽한 호환성을 제공합니다.
식물 구성 요소
장치는 수원 시스템, 피스톤 시스템, 클램프 파이프, 유량 조절 장치, 표준 미터 시스템, 소프트웨어 제어 시스템 및 데이터 수집 시스템으로 구성됩니다.
제품 매개변수
|
모델
|
SHA25-1
|
SHA25-P-1
|
SHA50-1
|
SHA50-P-1
|
|
유량 범위
|
(0.015-0.8) m³/h
|
(0.002-0.8) m³/h
|
(0.015-32) m³/h
|
(0.002-32) m³/h
|
|
피스톤 사양
|
/ |
용량 22L/분해능 0.036ml/
압력 PN16/Panasonic 서보 드라이브
|
/ |
용량 22L/분해능 0.036ml/
압력 PN16/Panasonic 서보 드라이브
|
|
마스터 스탠다드
|
전자저울
|
전자추 + 피스톤
|
전자저울
|
전자추 + 피스톤
|
|
마스터 표준 사양
|
톨레도 120kg/6000E
|
톨레도 60kg(6000E)/600kg(6000E)
|
||
|
계량 용량
|
120L
|
60L/600L
|
||
|
워터 펌프
|
Grundfos2.2KW(다른 브랜드도 가능)
|
Grundfos 7.5 kW(다른 브랜드도 사용 가능)
|
||
|
정류기
|
DN25
|
DN25+DN50
|
||
|
테스트 수량
|
DN15*10 DN20*10 DN25*8 (검출량
이중 라인을 사용자 정의할 수 있습니다)
|
DN15*10 DN20*8 DN25*6 DN32*5 DN40*4 DN50*3
(감지량 및 이중선 맞춤 설정 가능)
|
||
|
차원
|
(5800mm*1500mm*2300mm)
|
(5800mm*2000mm*2700mm)
|
||
|
전자기유량계
|
일본 Yokogawa AXG/DN2.5+DN25(다른 브랜드 사용 가능)
|
일본 Yokogawa AXG/DN2.5+DN25+DN50(다른 브랜드 사용 가능)
|
||
|
시험방법
|
시작-정지 방법 + 정류자 방법
|
|||
|
불확실성
|
0.2%(k=2) 이하
|
|||
|
압력 범위
|
0-16bar
|
|||
|
주변 온도
|
15-30도
|
|||
|
상대온도
|
45%-75%
|
|||
|
기압
|
(86-106)kPa
|
|||
| 전기와 물 |
380V, 50Hz/60Hz, 3상, 5선 전원/순수
|
|||
|
공기 소스 압력
|
(3.5-6)바
|
|||
|
데이터 수집
|
MBUS/RS485/적외선/펄스/이미지 획득 등
|
|||
|
온도 센서
|
PT100, 정확도 수준 A; 가져오기 및 내보내기 시 설치됨
|
|||
|
압력 센서
|
압력 트랜스미터, 정확도 0.5%; 가져오기 및 내보내기 시 설치됨
|
|||

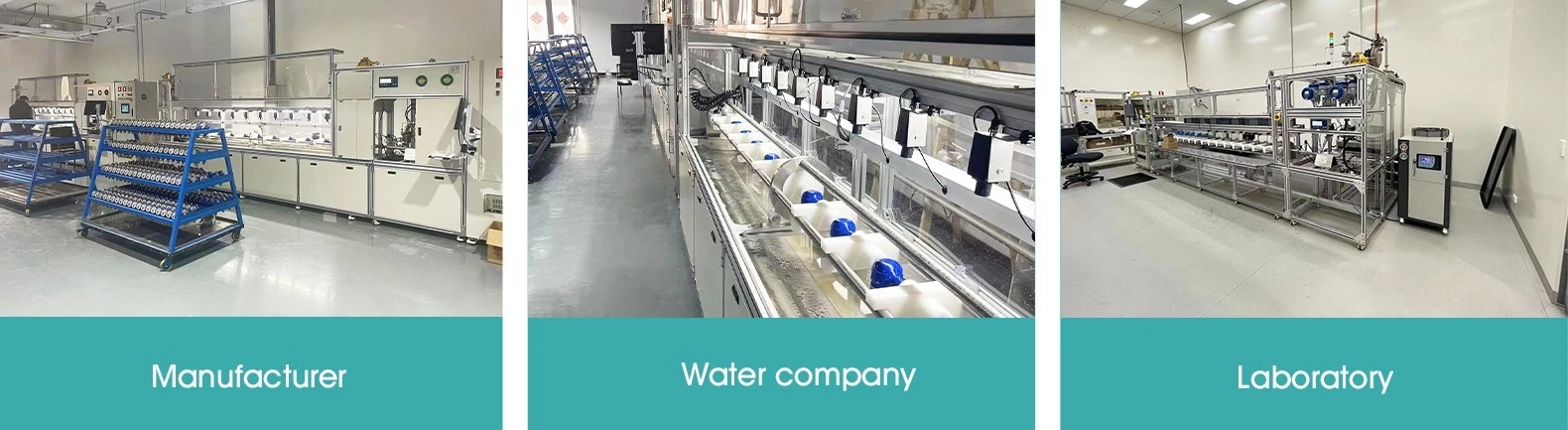

제품 응용

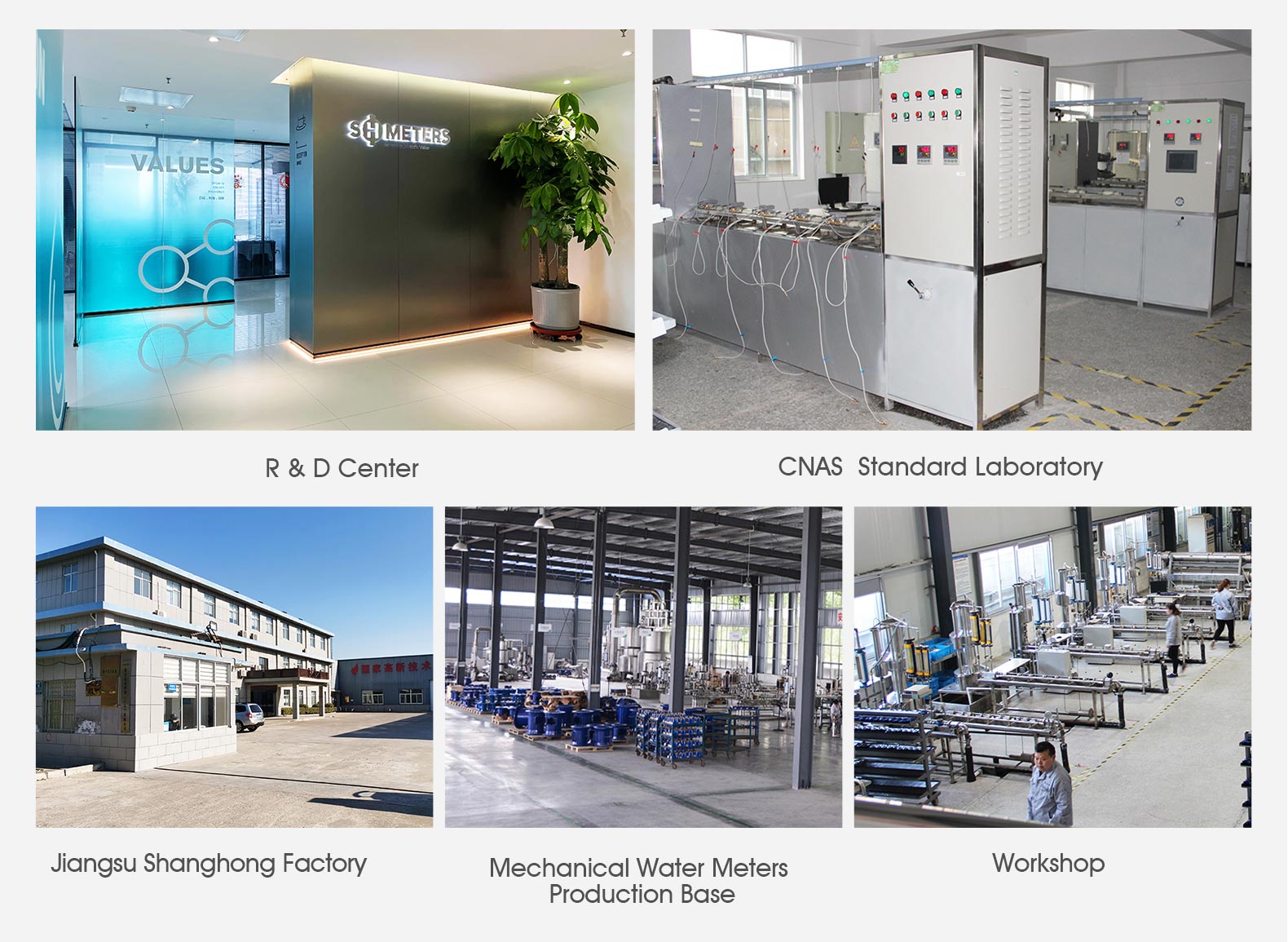

R&D 센터 및 생산기지
