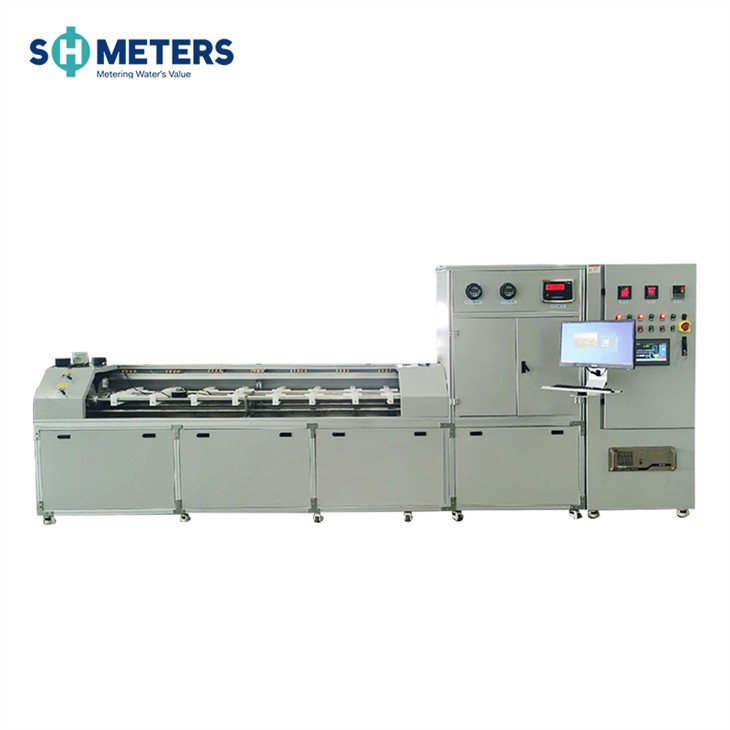

완전 자동 전자 Gavimetric 및 Piston Type Water Meter Test Bench

제어 시스템은 주로 산업용 컴퓨터, Siemens S 7-200 스마트 시스템, 다양한 온도 및 압력 센서, 공압 볼 밸브, 플랫폼 소프트웨어 등 . 산업용 컴퓨터가 강력한 반 인터뷰를 통해 검증 프로세스를보다 안정적이고 신뢰할 수 있습니다. PLC는 정밀도와 신뢰성이 높은 국제적으로 유명한 브랜드를 채택하며 제어 및 데이터 처리 소프트웨어는 관련 국가 검증 규정에 따라 작성됩니다.

문의 보내기

완전 자동 전자 Gavimetric 및 Piston Type Water Meter Test Bench

automatic water meter test bench (4)

소프트웨어 제어 시스템

장치 구성

1. 피스톤 조성

활성 피스톤 액체 흐름 표준 장치는 주로 프레임, 피스톤로드, 피스톤 실린더, 모터, 볼 스크류,지지 광축, 센서, 보호 쉘 등으로 구성됩니다. .

피스톤로드는 Y 자형 씰 링을 통해 피스톤 실린더와 밀접하게 접촉하고, 3 개의 함께 밀봉 된 공동 . 피스톤로드의 움직임은 서보 모터, 커플 링, 볼 스크류, 광학 축 등을지지합니다. 그리고 볼 스크류 . 흡입 공압 밸브와 배수 공압 밸브가 피스톤 실린더의 배출구에 설치됩니다 . 흡입 공압 밸브는 워터 탱크에 연결되어 있으며 배수로 공압 밸브는 미터 파이프 라인 {7} {} {7} {{5} {{5} {{5} {{5} {{5} {{5} {{5} {{5} {{5} {7 {7} {{5} {{5} {7 {7} {{5} {{5} {{5} {{5} {5} {7 {5}.

미터 파이프 라인을 점검하십시오

미터 검사 파이프 라인은 미터 클램핑 장치, 파이프 라인, 스위치 밸브, 워터 탱크 등으로 구성되어 있습니다. . 테스트 된 미터의 클램핑 장치는 미터 클램프라고도하며, 이는 미터의 길이에 따라 거리를 조정할 수 있으며 다양한 테스트 미터를 자유롭게 조정할 수 있으며 {}}}이 클램핑 메터는 외부 원통형 클램핑 메이저를 입양 할 수 있습니다. 과도한 사용 시간으로 인한 밀봉 링 손상 . 테스트 파이프 라인이 테스트 된 미터의 클램핑 요구 사항을 충족하도록 설정된 공기 누출을 방지합니다. . 상류 직선 파이프 섹션은 검사 된 파이프 섹션의 직경의 10 배 이상이어야한다는 것이 규정되어 있습니다. 미터 . 제작 된 스테인리스 스틸 고정판은 매우 우수한 동축성을 가지며, 전면 및 후면 직선 파이프 섹션은 매우 작은 열 확장 및 수축 계수를 갖는 POM 재료로 만들어졌으며 슬라이더는 한 번에 CNC 가공 센터에 의해 처리됩니다. 공기 누출 가능성을 피하기 위해 클램핑 . 모든 움직이는 부품은 광축에 설치되어 동축 .

clamp meter pipeline

소프트웨어 전체 계획

검증 시스템의 주요 과제는 인간-기계 대화 형 대화를 완료하여 온도 및 압력 설정 및 수정 및 수정, 데이터 분석 및 처리 및 기타 기능과 같은 작동 매개 변수의 투어링 감지를 실현하는 것입니다. . 주로 시스템 관리, 매개 변수 설정, 검증 인터페이스 및 데이터 쿼리 {}} . {.} {.}}입니다.

이 시스템은 통신 프로토콜을 사용자 정의하여 고객의 요구에 따라 미터 데이터를 복사 할 수 있습니다 . 시스템은 국가 표준 및 대도적 검증 규정에 따라 컴파일하고 데이터베이스에 검증 데이터를 저장하며 확인 보고서 .을 인쇄 할 수 있습니다.

기본 정보

1.1 장치 흐름 범위 : (20-8000) l/h;

1.2 장치의 불확실성 : 0.2%보다 작거나 동일합니다 (k =2)

1.3 압력 범위 : 0- 2.5 MPA;

1.4 주변 온도 : 15-30 학위;

1.5 상대 습도 : (45% -75%);

1.6 대기압 : (86-106) KPA;

1.7 전원 공급 장치 전압 : 400V ± 5%, 50Hz;

1.8 기압 : (3.5-6) 막대;

1.9 수집 방법 : 이미지 인식;

1.10 장비 전력 : 워터 펌프 1.8kW, 가열 6kW;
