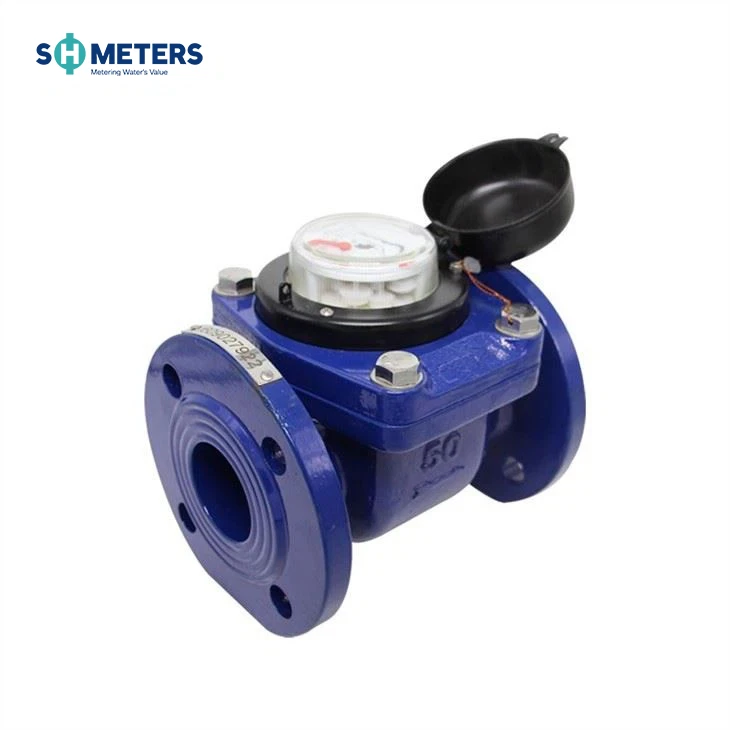

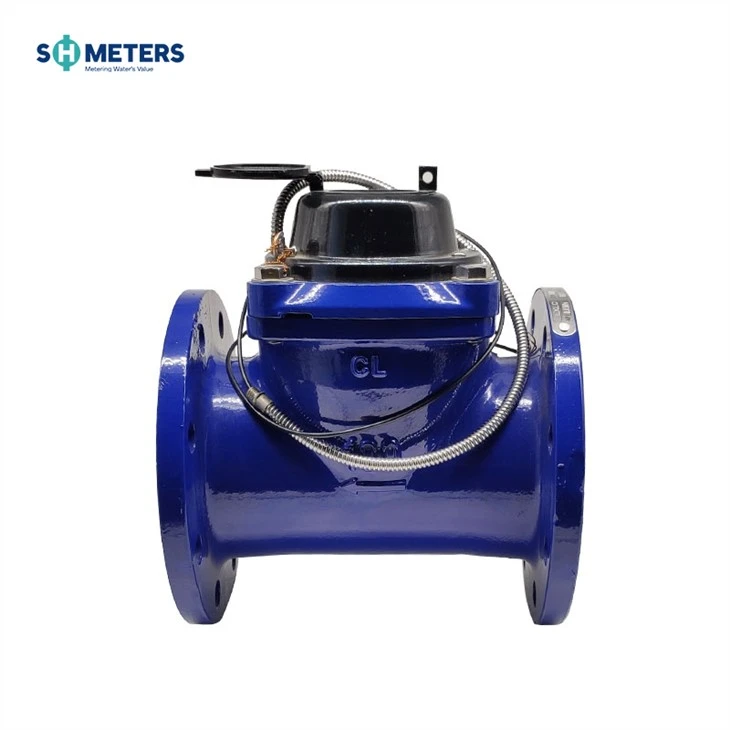

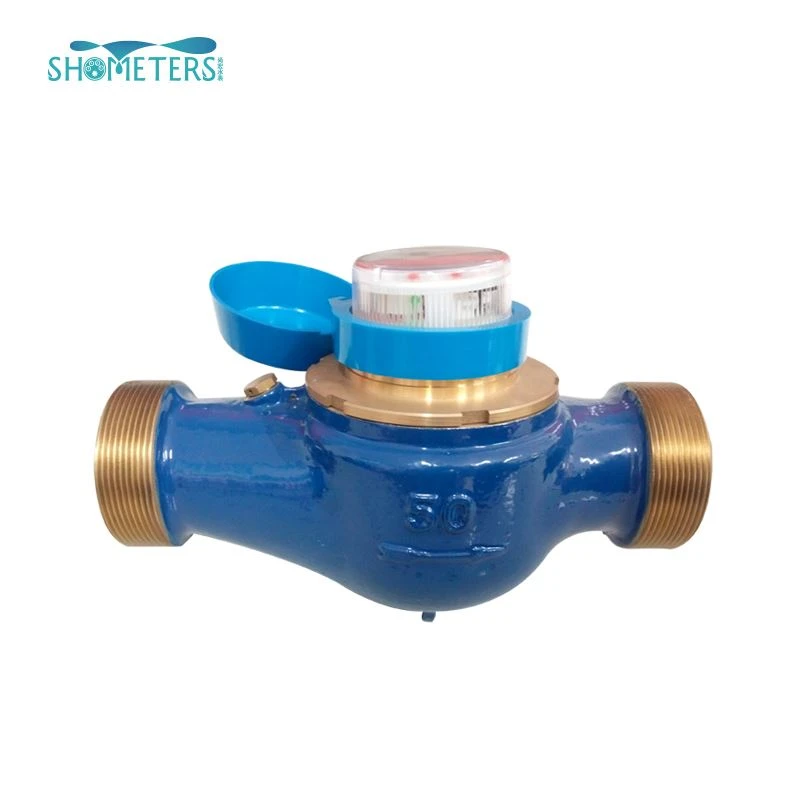

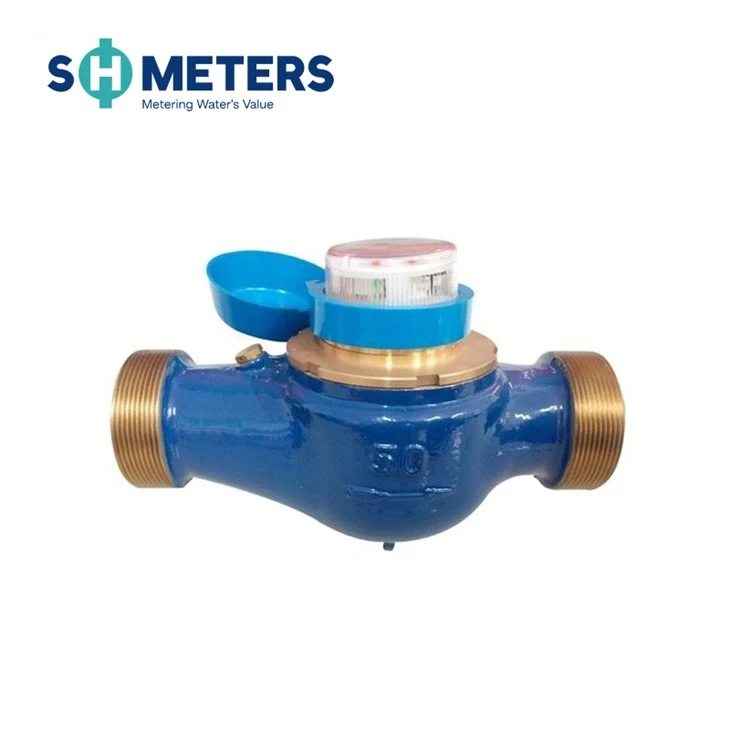

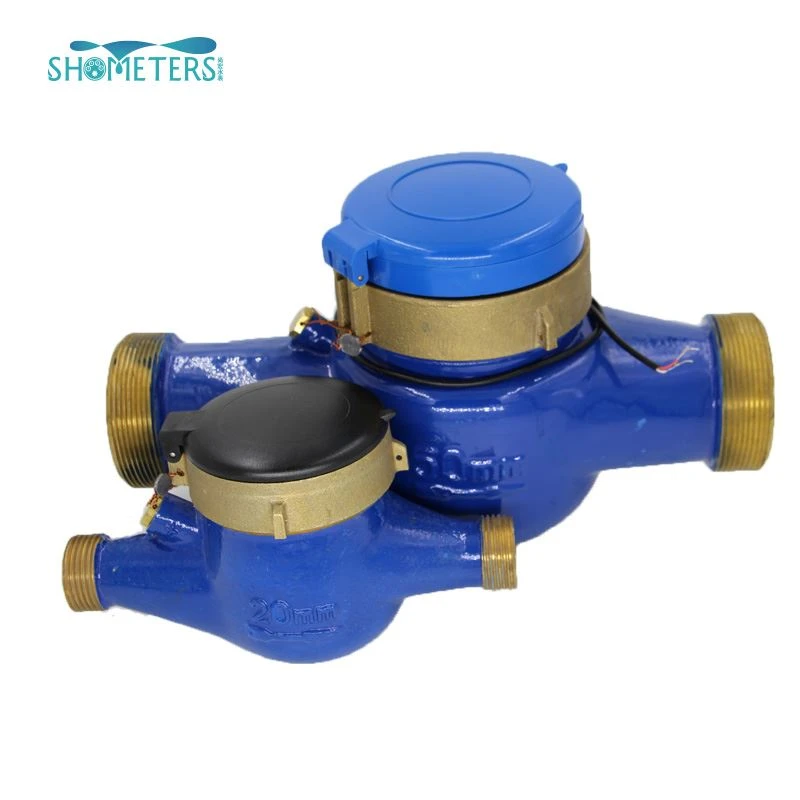

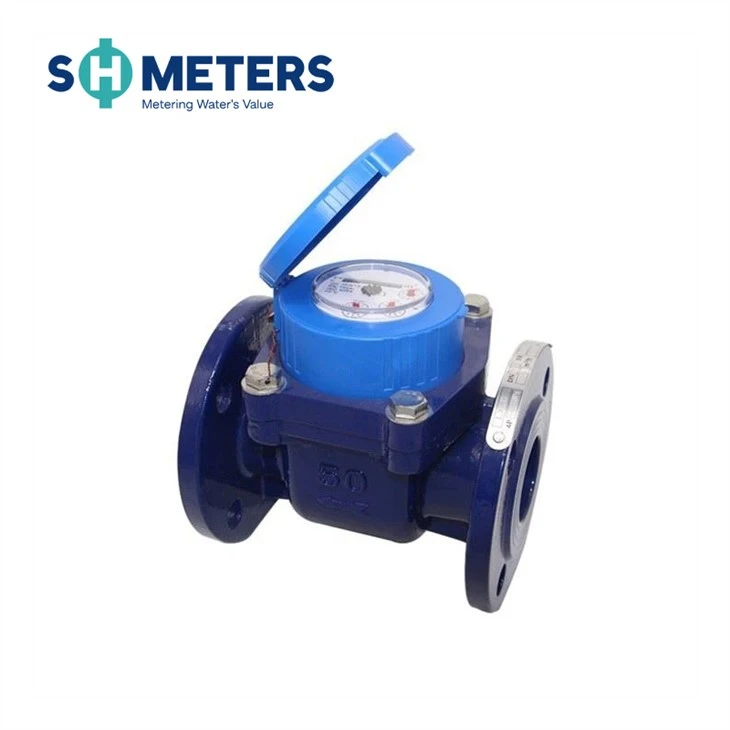

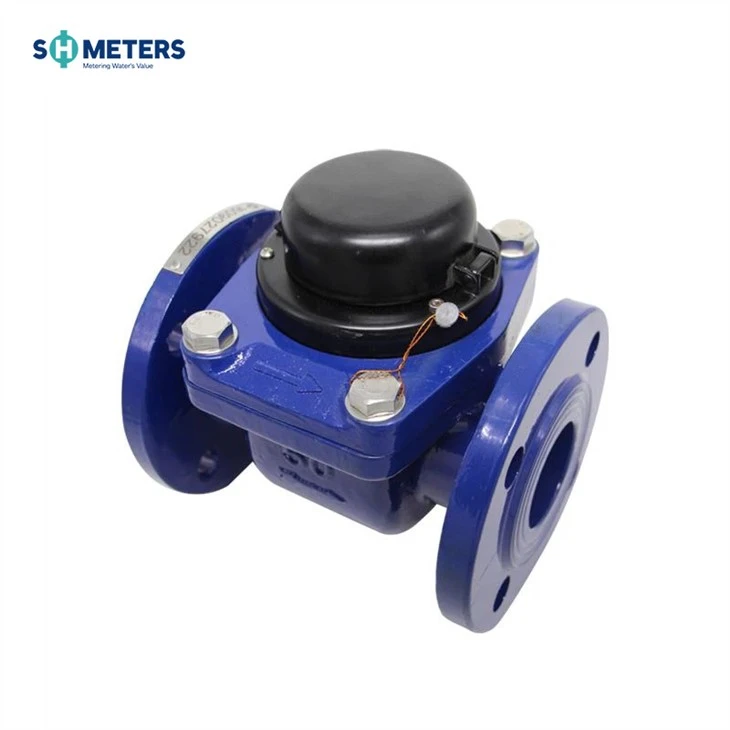

DN50Multi 제트 수량계의 적용
파이프라인을 통과하는 냉수(온수)의 양을 측정, 기억 및 표시
DN50멀티 제트 수량계의 특징
1.Multi-jet, Rotary vane wheel type, 고정확도, 낮은 시작 유량
2. 안정적이고 안정적인 기능과 외관을 위해 고품질 재료를 선택했습니다. 범용 .Easy for Interchange& 유지
3. 옵션을 위한 황동, 철, 플라스틱(나일론) 몸체 또는 세라믹 알루미늄 합금 복합 재료.
근무 조건:
수량계 온도 등급: T30, T50, T70, T90
압력 등급: MAP16
압력 손실 등급: △P63
상류 교란 등급: U5
다운스트림 교란 등급: D0
최대 허용 오차
·qmin을 포함하지만 qt를 제외한 하단 영역은 ±5%입니다.
·qt를 포함하여 qs를 포함하는 상위 영역은 ±2%입니다. 온수 미터의 경우 ±3%.
표준 준수
기술 데이터는 국제 표준 ISO 4064를 따릅니다.
근무 조건
·수온: 냉수 계량기의 경우 0.1℃~50℃.
·수압: ≤1.6Mpa(16bar).
전체 치수 및 무게
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
| 크기(인치) | 1/2" | 3/4" | 1&따옴표; | 1-1/4" | 1-1/2" | 2&따옴표; | 2&따옴표; |
| 길이(L) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
| 폭(W) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
| 높이(높이) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
| 연결 스레드 D | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | 플랜지 끝 |
| 무게(kg) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
기술 데이터
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| 크기(인치) | 1/2" | 3/4" | 1&따옴표; | 1-1/4" | 1-1/2" | 2&따옴표; | |
| Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
| Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
| R=80 | Q2(l/h) | 50 | 80 | 126 | 200 | 320 | 400 |
| Q1(l/h) | 31.25 | 50 | 78.75 | 125 | 200 | 250 | |
| R=100 | Q2(l/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(l/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R=125 | Q2(l/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 200 |
| Q1(l/h) | 20 | 32 | 50.5 | 80 | 128 | ||
| R=160 | Q2(l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
| Q1(l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
| 최대 판독값(m³) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
| Min.Reading(리터) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| Max.Pressure(바) | 16 | 16 | 16 | 16 | 16 | 16 | |
| 압력 손실 | 63 | ||||||
| 최대 온도 | T=50/90 | ||||||
| 펄스 출력 옵션 | Vmax=24V | ||||||
| 아이맥스=100mA | |||||||
| Pmax=2W | |||||||

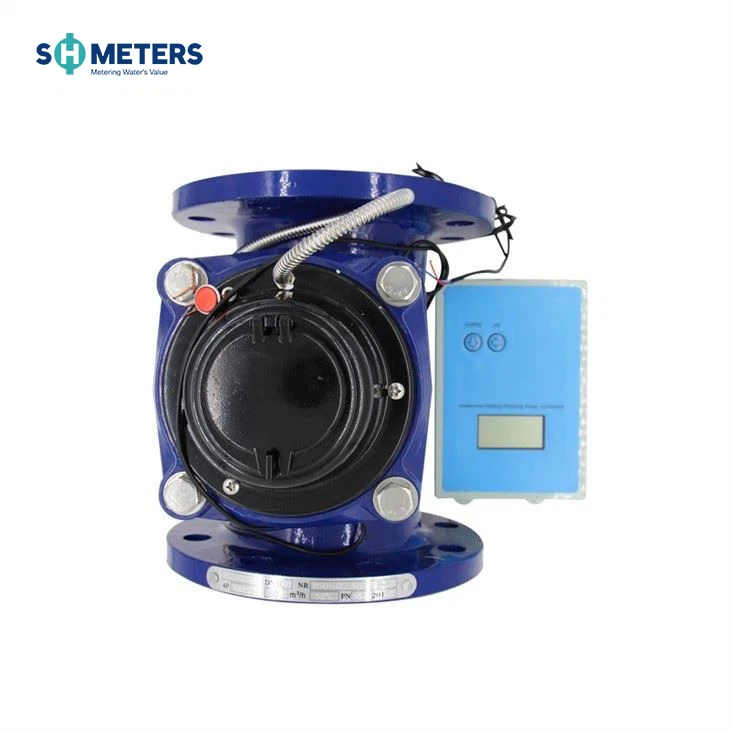

펄스 출력 옵션
| 자석 위치 | 리터/펄스 |
| *0.0001 | 1 |
| *0.001 | 10 |
| *0.01 | 100 |
| *0.1 | 1000 |
보증
모든 계량기는 승인일로부터 1년 동안 제작 및 재료의 결함에 대해 보증됩니다. 이 기간 내에 발견된 결함 미터 또는 부품은 SHMETERS에 반환 시 무료로 교체됩니다.
