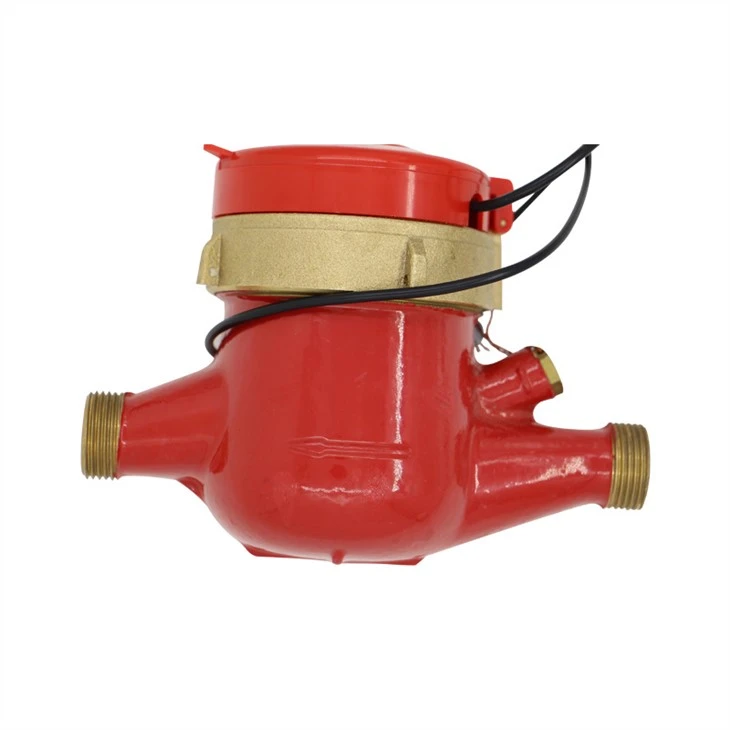

다중 제트기 유형
드라이 다이얼 황동 바디 온수 미터
애플리케이션
파이프라인을 통과하는 찬(뜨거운) 물의 양을 측정합니다. 수도 미터는 가정, 상업, 시정촌, 파이프라인에 사용됩니다.
특징
·마그네틱 드라이브, 낮은 전송 저항.
·외부 자기장 보호를 위한 자기 실드.
·밀폐된 건조 레지스터는 장시간 명확한 판독을 보장합니다.
·외부 조절 장치.
액세서리: 커플링 2개, 커플링 너트 2개 및 와셔 2개.
·높은 정확도로
·수평용
·액세서리에는 스트레이너, 로터리 피스톤, 연결 위젯, 커넥터 피팅이 포함됩니다.
옵션 기능
·등록 밀폐형: 건식; 반건조형; 슈퍼드라이 타입.
·정확도: R=80 ; 100; 125; 160;클래스 b;클래스 c.
·크기: 15~50mm.
·뜨거운 물.
·논리턴 밸브.
·리드 스위치 옵션.
·요청 시 여러 길이 및 연결 가능.
·나사단형: BSP/NPT.
·재질: 황동, 황동 인터페이스, 황동 재질
·황동 사용 압력: PN16(16bar)
·펄스 출력/rs485 modbus/유선 원격/펄스 스플리터/펄스 읽기 디스플레이 제공
최대 허용 오차
·qmin을 포함하지만 qt를 제외한 하단 영역은 ±5%입니다.
·qt를 포함하여 qs를 포함하는 상위 영역은 ±2%입니다. 온수 미터의 경우 ±3%.
표준 준수
기술 데이터는 국제 표준 ISO 4064를 따릅니다.
근무 조건
·수온: 온수 미터의 경우 0.1℃~90℃.
·수압: ≤1.6Mpa(16bar).
전체 치수 및 무게
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
| 크기(인치) | 1/2" | 3/4" | 1&따옴표; | 1-1/4" | 1-1/2" | 2&따옴표; | 2&따옴표; |
| 길이(L) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
| 폭(W) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
| 높이(높이) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
| 연결 스레드 D | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | 플랜지 끝 |
| 무게(kg) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
기술 데이터
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| 크기(인치) | 1/2" | 3/4" | 1&따옴표; | 1-1/4" | 1-1/2" | 2&따옴표; | |
| Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
| Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
| R=80 | Q2(l/h) | 50 | 80 | 126 | 200 | 320 | 400 |
| Q1(l/h) | 31.25 | 50 | 78.75 | 125 | 200 | 250 | |
| R=100 | Q2(l/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(l/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R=125 | Q2(l/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 200 |
| Q1(l/h) | 20 | 32 | 50.5 | 80 | 128 | ||
| R=160 | Q2(l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
| Q1(l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
| 최대 판독값(m³) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
| Min.Reading(리터) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| Max.Pressure(바) | 16 | 16 | 16 | 16 | 16 | 16 | |
| 압력 손실 | 63 | ||||||
| 최대 온도 | T=50/90 | ||||||
| 펄스 출력 옵션 | Vmax=24V | ||||||
| 아이맥스=100mA | |||||||
| Pmax=2W | |||||||
