다중 제트기 유형

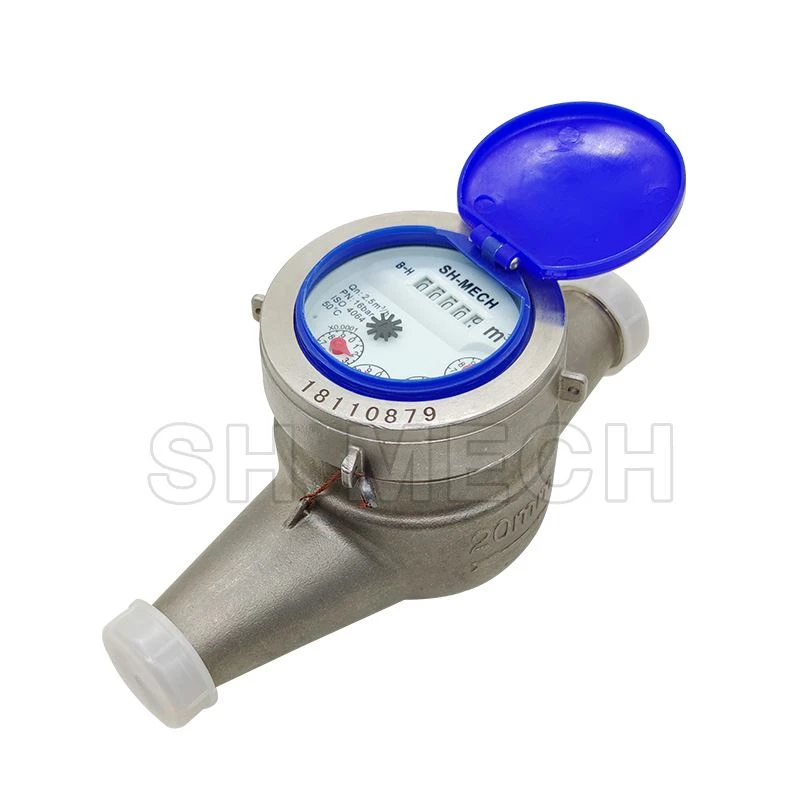

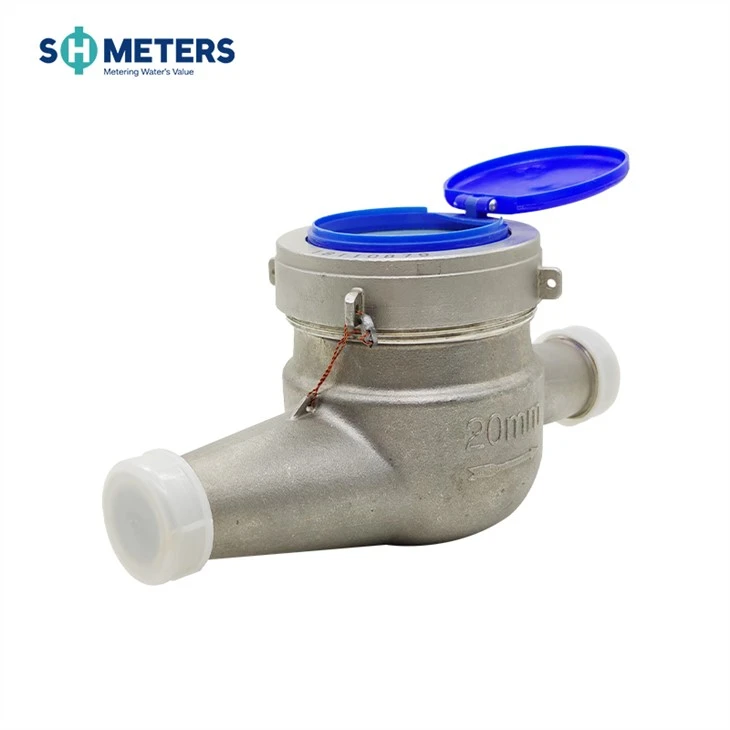

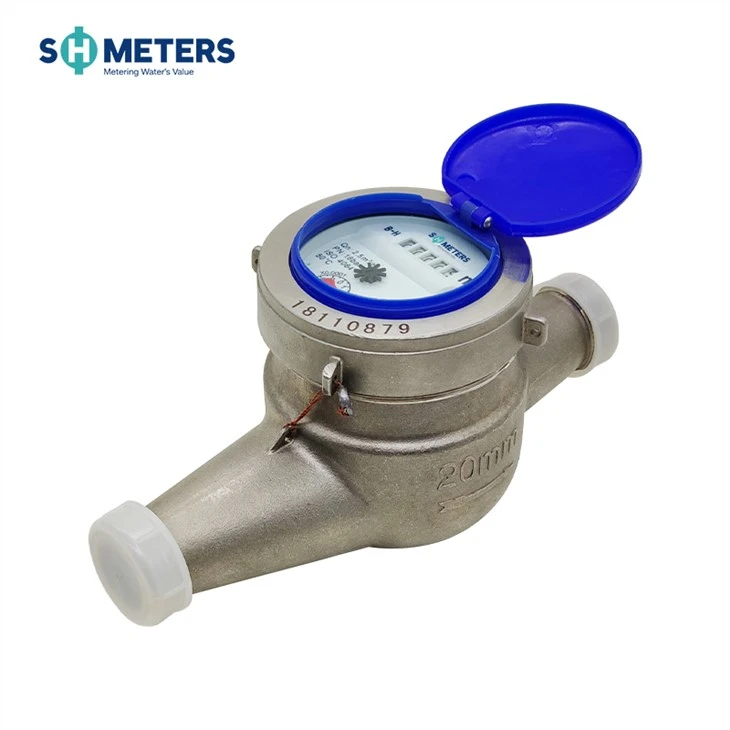

건식 다이얼스테인리스 스틸 바디 워터 미터
스틸 멀티 제트 수량계의 적용
파이프라인을 통과하는 찬(뜨거운) 물의 양을 측정합니다. 수도 미터는 가정, 상업, 시정촌, 파이프라인에 사용됩니다.
스틸 멀티 제트 수량계의 특징

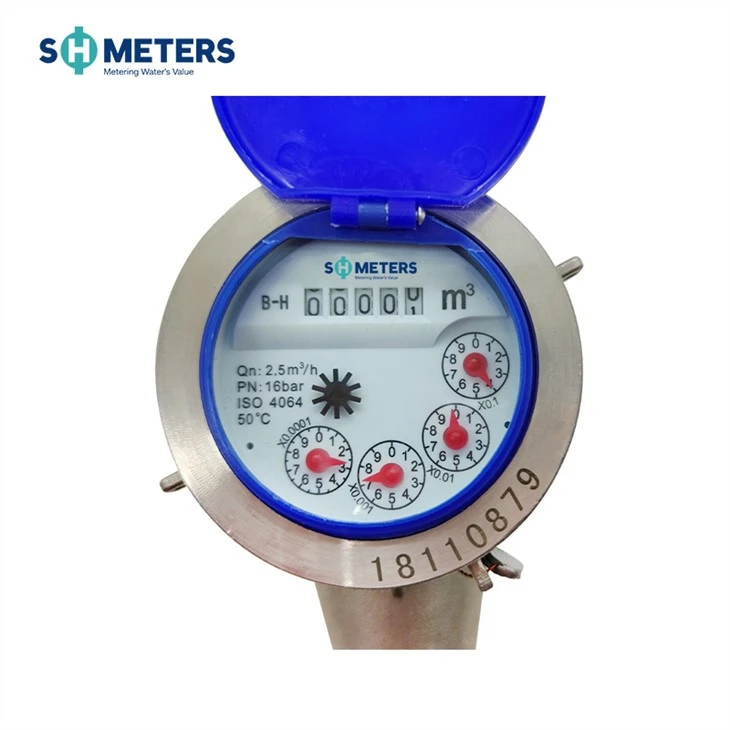

·마그네틱 드라이브, 낮은 전송 저항.
·외부 자기장 보호를 위한 자기 실드.
·밀폐된 건조 레지스터는 장시간 명확한 판독을 보장합니다.
·외부 조절 장치.
액세서리: 커플링 2개, 커플링 너트 2개 및 와셔 2개.
·높은 정확도로
·수평용
·액세서리에는 스트레이너, 로터리 피스톤, 연결 위젯, 커넥터 피팅이 포함됩니다.
옵션 기능
·등록 밀폐형: 건식; 반건조형; 슈퍼드라이 타입.
·정확도: R=80 ; 100; 125; 160;클래스 b;클래스 c.
·크기: 15~50mm.
·차가운 물.
·논리턴 밸브.
·리드 스위치 옵션.
·요청 시 여러 길이 및 연결 가능.
·나사단형: BSP/NPT.
·재질:스테인리스
·황동 사용 압력: PN16(16bar)
·펄스 출력/rs485 modbus/유선 원격/펄스 스플리터/펄스 읽기 디스플레이 제공
최대 허용 오차
·qmin을 포함하지만 qt를 제외한 하단 영역은 ±5%입니다.
·qt를 포함하여 qs를 포함하는 상위 영역은 ±2%입니다. 온수 미터의 경우 ±3%.
표준 준수
기술 데이터는 국제 표준 ISO 4064를 따릅니다.
근무 조건
·수온: 냉수 계량기의 경우 0.1℃~50℃.
·수압: ≤1.6Mpa(16bar).
전체 치수 및 무게
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
| 크기(인치) | 1/2" | 3/4" | 1&따옴표; | 1-1/4" | 1-1/2" | 2&따옴표; | 2&따옴표; |
| 길이(L) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
| 폭(W) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
| 높이(높이) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
| 연결 스레드 D | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | 플랜지 끝 |
| 무게(kg) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
기술 데이터
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| 크기(인치) | 1/2" | 3/4" | 1&따옴표; | 1-1/4" | 1-1/2" | 2&따옴표; | |
| Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
| Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
| R=80 | Q2(l/h) | 50 | 80 | 126 | 200 | 320 | 400 |
| Q1(l/h) | 31.25 | 50 | 78.75 | 125 | 200 | 250 | |
| R=100 | Q2(l/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(l/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R=125 | Q2(l/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 200 |
| Q1(l/h) | 20 | 32 | 50.5 | 80 | 128 | ||
| R=160 | Q2(l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
| Q1(l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
| 최대 판독값(m³) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
| Min.Reading(리터) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| Max.Pressure(바) | 16 | 16 | 16 | 16 | 16 | 16 | |
| 압력 손실 | 63 | ||||||
| 최대 온도 | T=50/90 | ||||||
| 펄스 출력 옵션 | Vmax=24V | ||||||
| 아이맥스=100mA | |||||||
| Pmax=2W | |||||||
펄스 출력 옵션
| 자석 위치 | 리터/펄스 |
| *0.0001 | 1 |
| *0.001 | 10 |
| *0.01 | 100 |
| *0.1 | 1000 |
수량계 설치:전체 설치 다이어그램은 다음과 같습니다.
1. 설치 주의 사항:
설치하기 전에 파이프 시스템을 철저히 청소하고 분기 파이프의 대마, 모래 및 기타 파편을 제거하여 유량계의 고장을 방지하십시오.
수량계는 수평 또는 수직으로 설치할 수 있으며 설치 상황에 따라 디스플레이 창을 조정할 수 있습니다.
흐름의 방향은 유량계의 화살표와 일치해야 합니다.
파이프 직경은 수도 미터 직경과 일치해야 합니다.
5DN은 테이블 앞에, 2DN의 분기부는 테이블 뒤에 남겨야 합니다(DN은 수도 미터의 호칭 지름).
수량계의 양쪽 끝에는 먼지 제거, 유지 보수 및 교체를 용이하게 하기 위해 먼지 필터와 차단 밸브가 제공되어야 합니다.
설치 후에는 수도 미터 입구/출구 연결 너트를 납으로 밀봉하십시오.
2. 설치:
수평배관 설치 : 수량계를 수평으로 설치하면 적분기의 방향이 위를 향합니다. 적분기가 옆을 향하고 있으면 두 변환기가 동일한 수평 표면에 있지 않게 됩니다. 그러나 공기가 더 높은 변환기에 모여 그림과 같이 수량계가 부정확하거나 계량되지 않을 수 있습니다.
수직 파이프 설치 방법: 수도 미터의 수직 설치는 물이 위쪽으로 흐르는 직선 파이프에 설치해야 합니다. 왜냐하면 아래쪽으로 흐르는 물은 파이프의 물이 중력 아래에서 파이프를 채울 수 없는 현상을 야기하기 때문입니다. 이번에는 수량계의 계량 정확도에도 영향을 미치며 그림과 같이 계량되지 않는 경우도 있습니다.
& quot;U" 형관 설치방법 : u형관에 수도계량기를 설치할 경우 관높이에 기포가 생겨 부정확하거나 계량불량의 원인이 될 수 있으므로 가장 낮은 곳에 수도계량기를 설치하여야 한다. 그림과 같이 수도 미터의.
보증
모든 계량기는 승인일로부터 1년 동안 제작 및 재료의 결함에 대해 보증됩니다. 이 기간 내에 발견된 결함 미터 또는 부품은 SHMETERS에 반환 시 무료로 교체됩니다.
