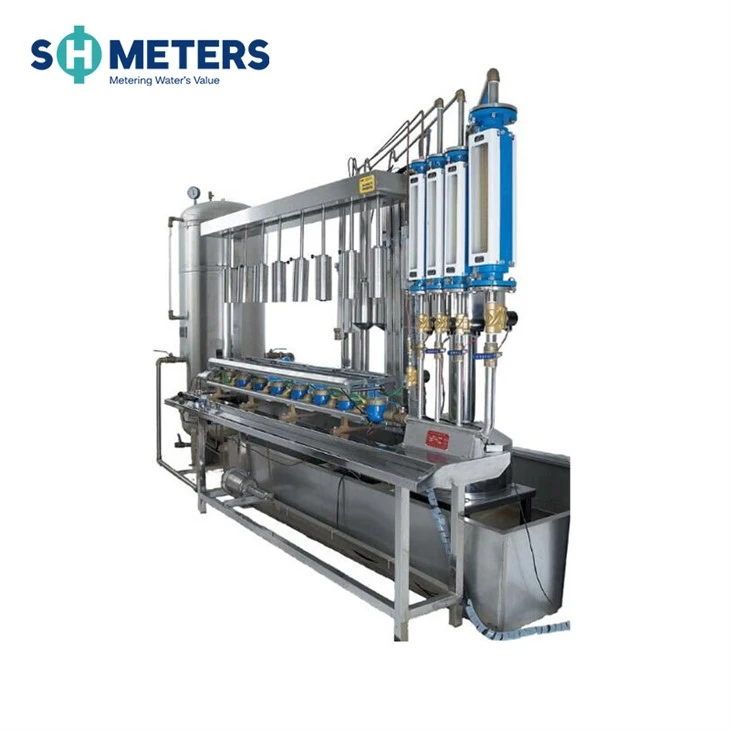

수동 수량계 테스트 벤치 Sinlge 시리즈

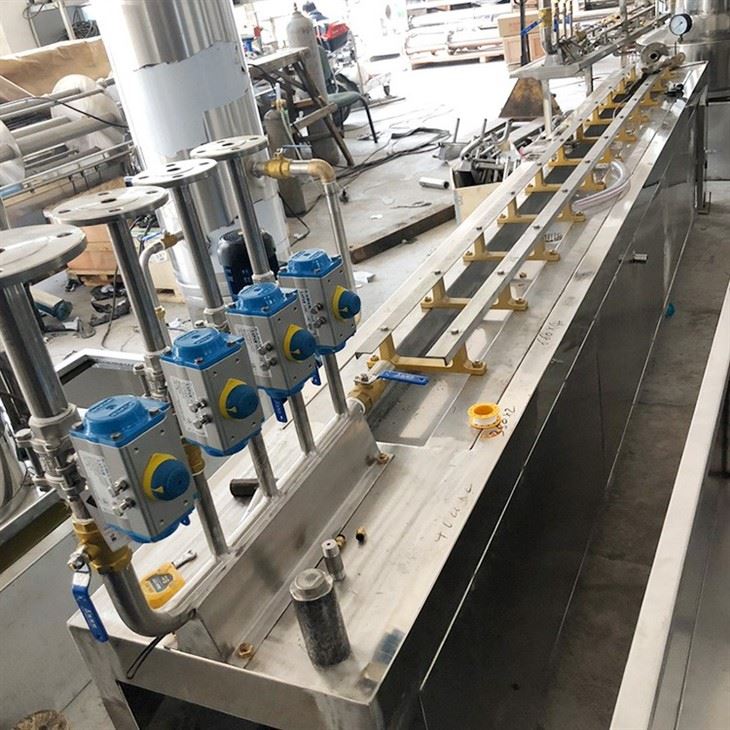

작업대는 유압 시스템을 사용하여 수량계를 고정하며 스위치를 통해 고정하거나 해제할 수 있습니다. 각 게이지에는 하단에 배수 밸브 스위치가 장착되어 있으며 압력 저항 테스트 기능이 있는 압력 조절 스위치가 제공됩니다-.

작업대와 배관은 304 스테인레스 스틸로 제작되었습니다. 일치하는 볼 밸브는 황동으로 만들어졌습니다.

워터 펌프의 기능은 압력 안정화 탱크에 물을 공급하고 테스트 벤치 전체에 물을 순환시키는 것입니다. 테스트 중인 수량계의 크기에 따라 각 유형의 테스트 벤치에는 다양한 정격 출력과 수량의 물 펌프가 장착됩니다.

워터 펌프는 380V 3상 전력으로 작동하지만, 다른 전압 사양의 펌프는 특수 지역에 맞게 맞춤화할 수 있습니다. 펌프 양측면에 유연한 커넥터를 설치하여 작동시 발생하는 진동이 물탱크 및 배관에 전달되는 것을 방지하여 수명을 보장합니다.

측정 용기라고도 하는 측정 실린더는 테스트 벤치에서 표준 용량 장치 역할을 합니다. 테스트 대상 수량계의 크기에 따라 테스트 벤치에 장착된 측정 실린더의 용량과 수량도 그에 따라 달라집니다.

메스실린더는 표면이 광택 처리된 304 스테인리스 스틸로 만들어졌으며 상부와 하부로 구성된 조롱박{1}} 모양의 디자인을 가지고 있습니다.

각 섹션에는 유리 레벨 튜브와 눈금이 장착되어 있어 눈금에 대한 액체 레벨을 관찰하여 실린더 내부 물의 양을 읽을 수 있습니다. 하단에 드레인 밸브를 설치하고 측정용기와 드레인 밸브를 일체형으로 가공하여 동심도 확보 및 수명 연장

유리 로터미터는 테스트 벤치의 유량 표시 장치입니다.

유리 회전계를 통해{0}}테스트 파이프라인의 물 흐름 속도를 실시간으로 모니터링할 수 있습니다.

테스트되는 수량계의 크기에 따라 테스트 벤치에 장착된 유리 로터미터의 유량 범위와 수량도 그에 따라 달라집니다.

물탱크는 304 스테인레스 스틸로 만들어졌습니다. 테스트벤치에서 테스트하는 수량계의 크기에 따라 크기와 용량이 달라집니다. 물탱크는 테스트 벤치 순환 시스템의 저장소 역할을 하며 측정 용기에서 측정된 물은 테스트 후에 다시 탱크로 배출됩니다.
