제품 설명

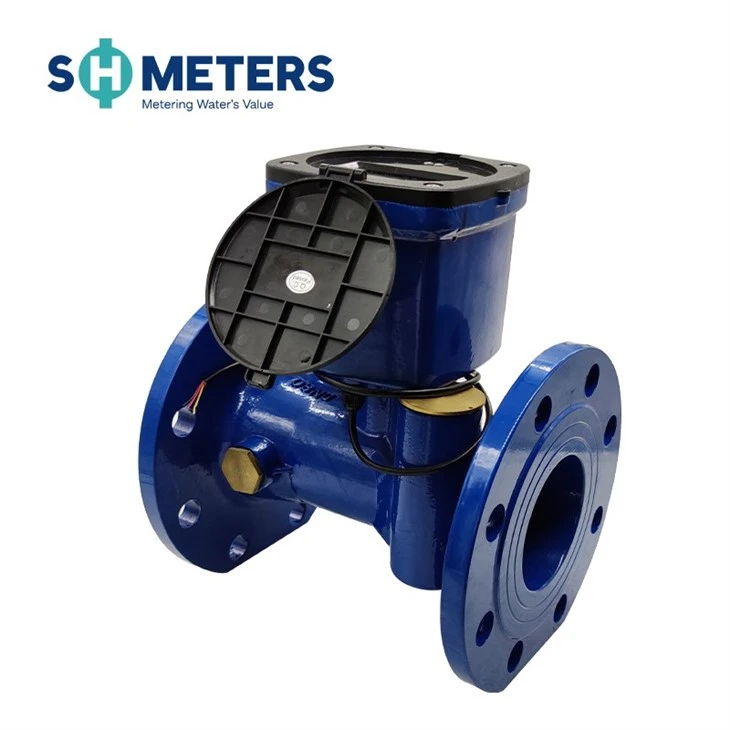

Bulk ultrasonic water meter

벌크 초음파수 미터는 일반적으로 대용량 파이프 라인 시스템에 사용되는 물 흐름을 측정하기 위해 초음파 원리를 사용하는 도구입니다. 이 유형의 수 미터는 초음파 신호를 전송하고 수신함으로써 물 유속을 계산하여 흐름 데이터를 도출합니다. 전통적인 기계식 수도 미터와 비교하여초음파 수량계더 높은 정확도, 내구성 및 오염에 대한 저항성을 제공하여 대형 상업용 건물 및 시립 급수 시스템과 같은 응용 분야에 특히 적합합니다.

제품 기능

저전력 설계가 있으며 대용량 배터리로 구동됩니다.
넓은 범위 비율, 낮은 출발 흐름, 높은 정확도 수준, 우수한 안정성, 누출 감지에 적합합니다.
선택적 데이터 측정 및 제어 단자는 파이프 라인 평가, 파이프 라인 모니터링 및 분석을 실현할 수 있습니다.
측정 정확도는 영향을받지 않고 전체 파이프 조건에서 모든 각도로 설치할 수 있습니다.
냉동 주파수를 미리 설정하고 업로드를위한 패키지를 설정하는 기능과 함께 데이터 동결 기능.
링 파이프 라인과 같은 계량 환경에 적합한 전방 및 역 미팅.
파이프 라인 압력 감지에는 옵션 압력 센서를 사용할 수 있습니다.

개요 차원

ultrasonic water meter drawing

공칭 직경 (MM)	50	65	80	100	125	150	200	250	300	350	400
길이 L (mm)	200	200	225	250	250	300	350	450	500	500	600
너비 W (MM)	170	185	200	220	250	285	340	405	460	520	580
높이 H (mm)	215	220	235	255	285	335	405	470	525	520	580
플랜지 직경	170	185	200	220	250	285	340	405	460	520	580
볼트 원선 직경	125	145	160	180	210	240	295	355	410	470	525

기술 매개 변수

공칭 직경 (MM)	50	65	80	100	125	150	200	250	300	350	400
Q3/Q1	R250 (R400 선택 사항)
최대 흐름 Q4 (m³/h)	31.25	50	78.75	125	200	312.5	500	787.5	1250	2000	3125
공칭 흐름 Q3 (m³/h)	25	40	63	100	160	250	400	630	1000	1600	2500
과도기 흐름 Q2 (m³/h)	0.16	0.256	0.403	0.64	1.024	1.6	2.56	4.032	6.4	10.24	16
Min FlowQ1 (m³/h)	0.1	0.16	0.252	0.4	0.64	1	1.6	2.52	4	6.4	10
시작 흐름 (m³/h)	0.033	0.06	0.09	0.14	0.21	0.31	0.56	0.88	1.2	1.72	2.63
정확도 클래스	클래스 2
압력 손실 클래스	0. 4bar
최대 허용 압력	PN16
온도 클래스	T30/T50
환경 분류	0
전자기 환경 클래스	E1
배터리 수명	＞ 8 세
설치 위치	모든 각도
표시하다	LCD, 9 자리 + 추가 문자
흐름 프로파일 감도 클래스	U10/D5
통신 인터페이스	RS485 MODBUS/PULSE OUTPUT/GPRS/NB-IOT/LORAWAN
보호 수업	IP68 등급
