제품 설명

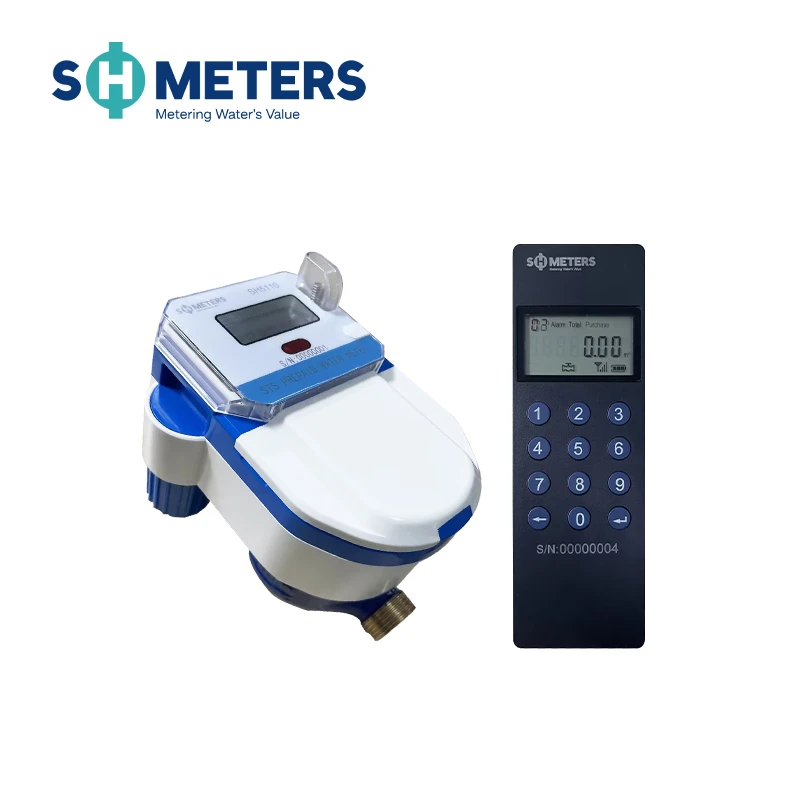

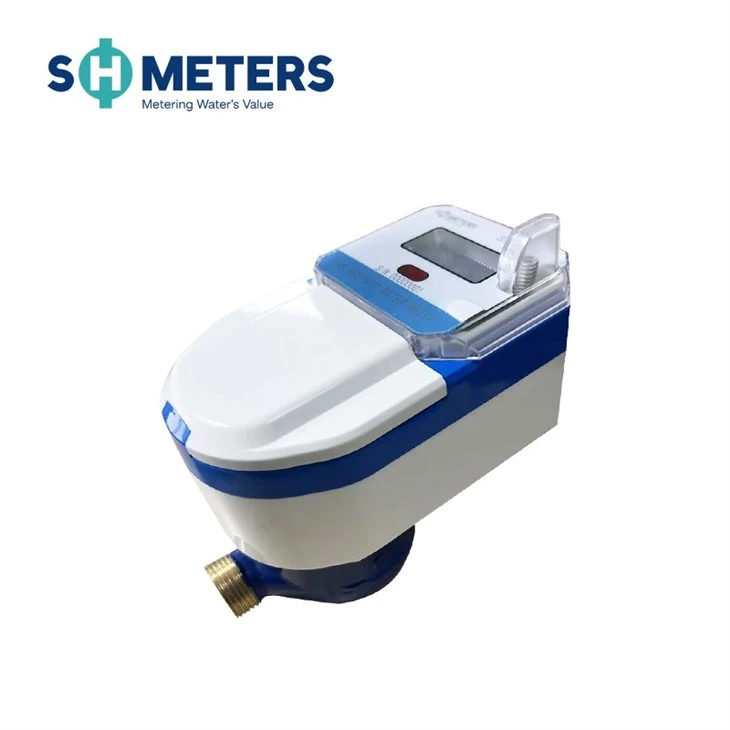

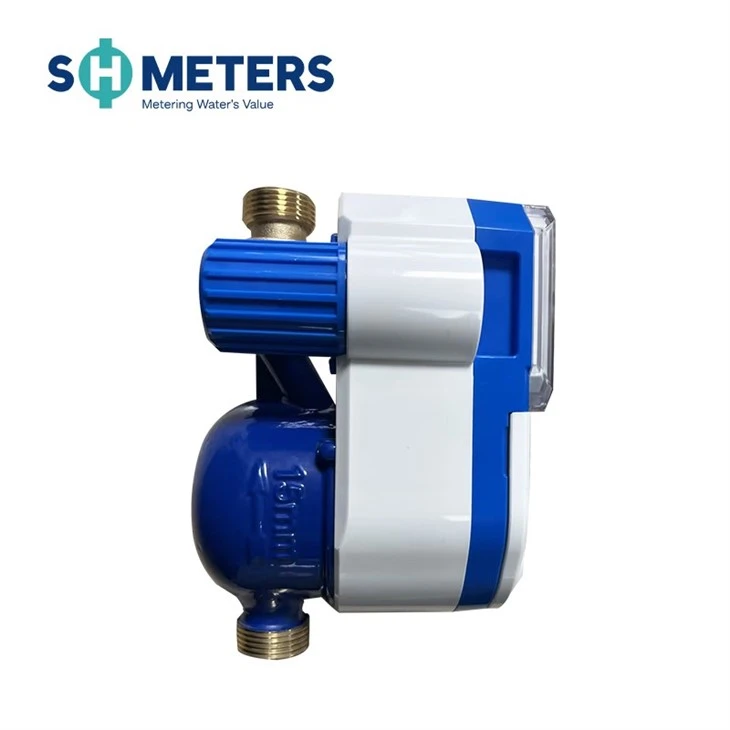

STS-prepaid-water-meter

미터는 STS 선불 프로토콜을 지원합니다. 토큰은 CIU, 적외선 장치 또는 미터 키보드를 통해 STS 미터에 발급되어 선불 충전, 스위치 밸브 및 기타 기능을 실현할 수 있습니다. 동시에, 집중기는 미터 판독 중 미터 간 LORA 무선 자동 통신을 지원합니다. 네트워킹 기능, 네트워크 수준은 최대 3단계까지 도달할 수 있어 수신 감도가 크게 향상됩니다.

수도미터는 정확한 청구, 편리한 사용, 효율적인 관리라는 특징을 가지고 있습니다.

제품 특징

사다리 물 가격은 설정될 수 있습니다(최소 10단계), 쉬운 조회를 위해 50개의 TID를 저장할 수 있습니다.
월별 수도 데이터는 10년간 저장 및 기록이 가능하며, 휴일 수도, 당좌대월, 잔액 부족 알람, 밸브 제어, 토큰 코드로 수도 미터를 재설정할 수 있는 등의 기능이 있습니다.
CIU는 LoRa 무선을 사용하여 토큰 코드를 발급하며, 주거 지역의 통신 거리는 최소 300m입니다.
CIU와 사용자 STS 수도계는 1대 1로 페어링이 가능하며, 페어링을 변경할 수도 있습니다.
LCD 기능 디스플레이를 통해 사용자는 미터 데이터와 충전 정보를 쉽게 읽을 수 있습니다.
독립적인 배터리 칸으로 배터리 교체가 간편합니다.
기계 및 전기 분리 설계로 애프터서비스 편리성 향상

전체 차원

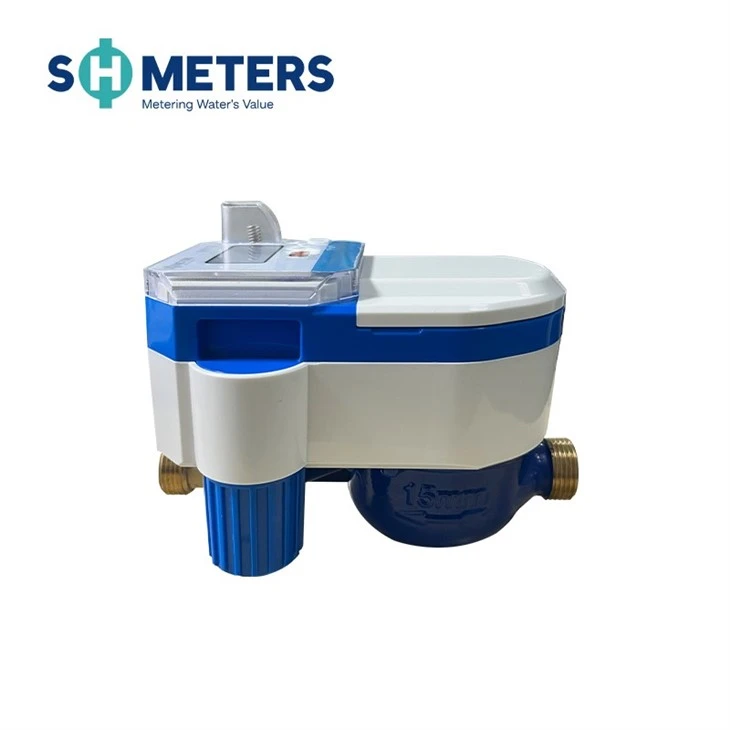

sts-prepayment-water-meter

통신 모드

적외선 통신: 적외선 송수신기 장치를 갖추고 있으며, 적외선 직렬 포트 도구를 사용하여 미터를 읽고 씁니다.
휴대형 통신: 전용 시계 모바일 폰 소프트웨어는 LoRa 안테나 모듈과 협력하여 시계를 읽고 씁니다.

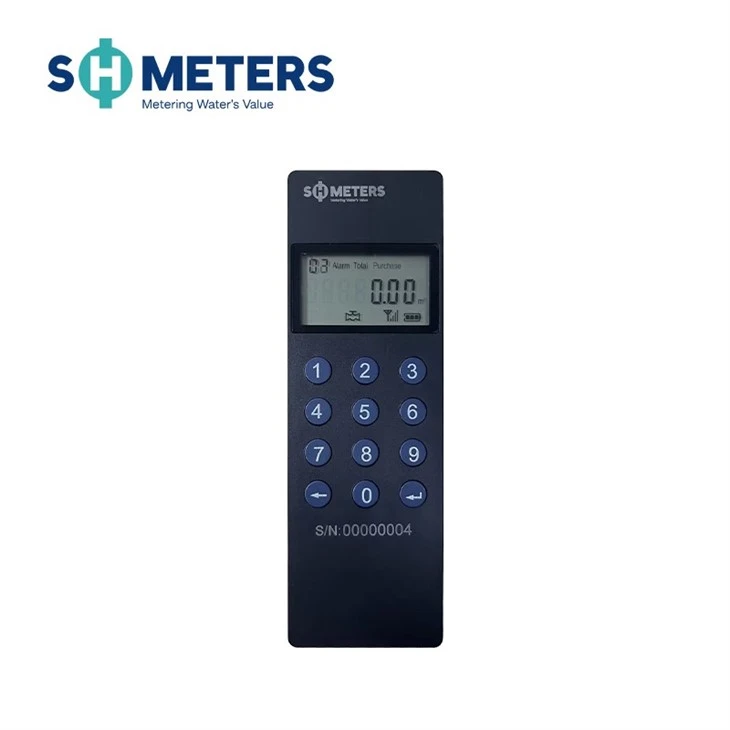

STS CIU 커뮤니케이션:

-리모컨은 미터를 읽고 쓰기 위한 짧은 코드 명령을 보냅니다.

-토큰 코드를 보내고 반환 정보를 받습니다.

LoRa 콘센트레이터 통신: 서버를 통해 미터에 토큰 코드를 발급하고 지정된 미터에서 데이터 읽기, 쓰기 작업을 수행합니다.

디스플레이 기능(LCD 액정 디스플레이)

밸브 상태 표시: 밸브의 열림 및 닫힘 상태를 표시합니다.
배터리 전원 표시: 배터리 전원을 표시하려면 퍼센트를 사용합니다.
통신 표시: 수도미터가 통신 상태일 경우 연결되었음을 나타냅니다.
변조 방지 표시: 변조 방지 알람이 울리면 아이콘이 켜집니다.
자기 공격 표시: 자기 공격 경보가 울리면 아이콘이 켜집니다.
잔액 부족 표시: 물 소비량이 설정된 잔액보다 클 경우 아이콘이 켜집니다.
입력 오류, 자기 공격, 변조 및 저전압 경보가 발생하면 해당 오류 코드가 표시됩니다.
액정은 수도미터의 현재 상태를 실시간으로 표시합니다.(통신중, 접속중, 대기중, 상시표시상태)
지속적으로 표시되는 상태: 테이블 일련번호, 남은 물량, 마지막 충전량, 총 구매량, 누적량이 표시됩니다.
수도미터 수신 혹은 거부, 비밀키 만료, 입력시간 초과, 사용, 오버플로우 등 토큰코드 입력 시 모두 STS531-4, STS531-5-0, STS531-6-1-07 인증문서 쌍 표시 내용 요구 사항을 준수하여 표시합니다.
수도 미터 주파수, 네트워크 ID, KEN(키 만료 번호), KT(키 유형), EA(복호화 알고리즘), T1(요금 번호), 버전 번호, 날짜, 시간을 읽고 표시할 수 있습니다.
