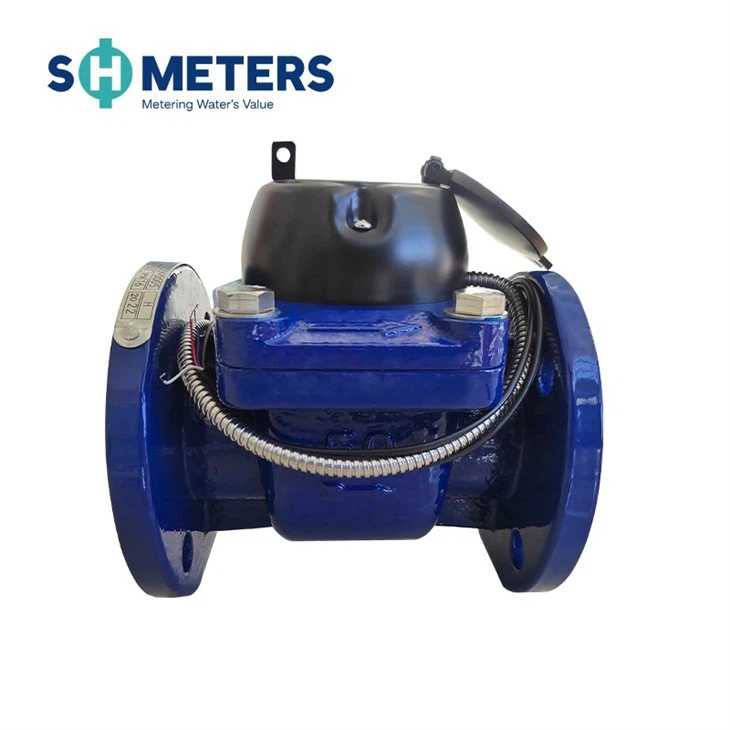

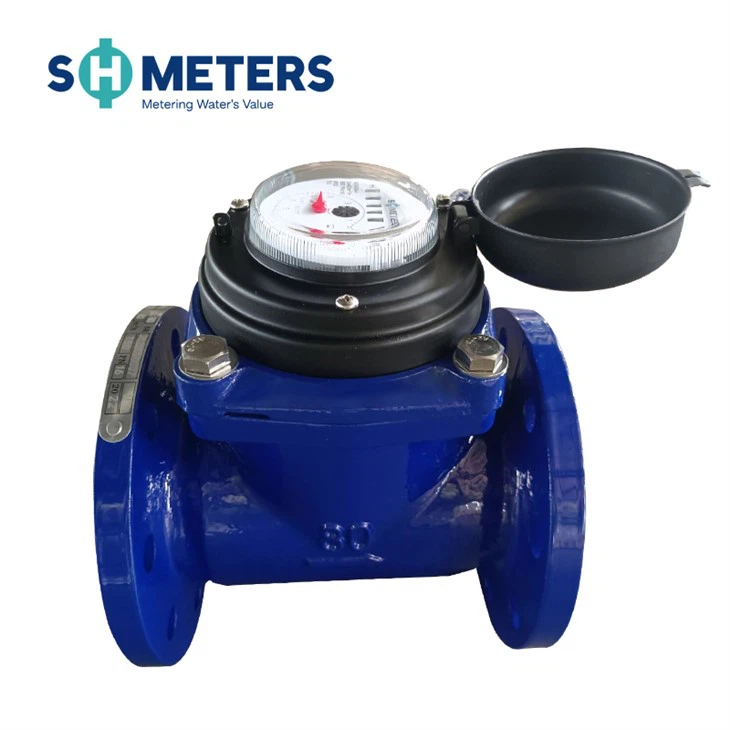

월트만 수량계 설명
월트만 수량계의 특징
- 제거 가능한 요소 구조, 쉬운 설치 및 유지 관리, 이 범위 내에서 보편적으로 사용할 수 있는 레지스터, 파이프라인에서 미터를 제거하지 않고도 분리 가능
- 건식-다이얼, 자기 구동, 민감한 작동, 작은 압력 손실.

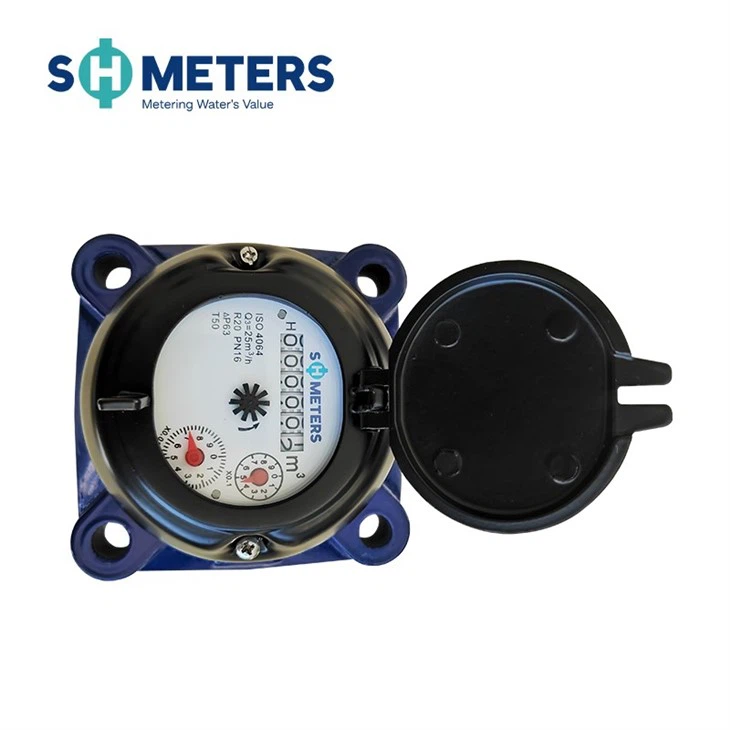

- 진공으로 밀봉된-레지스터는 다이얼에 안개가 생기지 않도록 하고 장기간 사용 시에도 판독값을 깨끗하게 유지합니다.-
- 월트만 수량계안정적이고 신뢰할 수 있는 특성을 위해 고품질{0}}재료를 선택했습니다.
- 기술 데이터는 국제 규격을 준수합니다.표준 ISO 4064.
월트만 수량계 작동 조건
· 수온: 0.1도 -50도(온수 계량기의 경우 0.1도 -90도).
· 수압: 16bar /25bar.
Woltman 수량계 유량 기술 사양
|
명사 같은
흐름
|
초과 적재
유량(Q4)
|
영구적인
유량(Q3)
|
Q3/Q1
|
Q2/Q1
|
과도기적
유량(Q2)
|
최저한의
유량(Q1)
|
최소 판독값 |
최대 판독값
|
||
|
전체 유리 씰
|
일반 인감
|
전체 유리 씰
|
일반 인감
|
|||||||
| DN | m³ /h | m³ /h | m³ | |||||||
| 50 | 31.25 | 25 | 50 | 1.6 |
0.8
|
0.5 |
0.0005
|
0.0002
|
999,999
|
999,999
|
| 65 | 50 | 40 | 50 | 1.6 | 1.28 | 0.8 |
0.0005
|
0.0002
|
999,999
|
999,999
|
| 80 | 78.75 | 63 | 50 | 1.6 | 2 | 1.3 |
0.002
|
0.002
|
999,999
|
9,999,999
|
| 100 | 125 | 100 | 50 | 1.6 | 3.2 | 2 |
0.002
|
0.002
|
999,999
|
9,999,999
|
| 125 | 200 | 160 | 50 | 1.6 | 5.12 | 3.2 |
0.002
|
0.002
|
999,999
|
9,999,999
|
| 150 | 312.5 | 250 | 50 | 1.6 | 8 | 5 |
0.002
|
0.002
|
999,999
|
9,999,999
|
| 200 | 500 | 400 | 50 | 1.6 | 12.8 | 8 |
0.002
|
0.002
|
999,999
|
9,999,999
|
| 250 | 787.5 | 630 | 50 | 1.6 | 20.16 | 12.6 |
0.02
|
0.02 |
9,999,999
|
99,999,999
|
| 300 | 1250 | 1000 | 50 | 1.6 | 32 | 20 | 0.02 | 0.02 |
9,999,999
|
99,999,999
|
| 350 | 1000 | 800 | 50 | 1.6 | 25.6 | 16 |
0.2
|
0.2
|
9,999,999
|
99,999,999
|
| 400 | 1250 | 1000 | 50 | 1.6 | 32 | 20 |
0.2
|
0.2
|
999,999,999
|
999,999,999
|
| 450 | 1250 | 1000 | 50 | 1.6 | 32 | 20 |
0.2
|
0.2
|
999,999,999
|
999,999,999
|
| 500 | 1875 | 1500 | 50 | 1.6 | 48 | 30 |
0.2
|
0.2
|
999,999,999
|
999,999,999
|
| 600 | 3750 | 3000 | 50 | 1.6 | 160 | 100 |
0.2
|
0.2
|
999,999,999
|
999,999,999
|

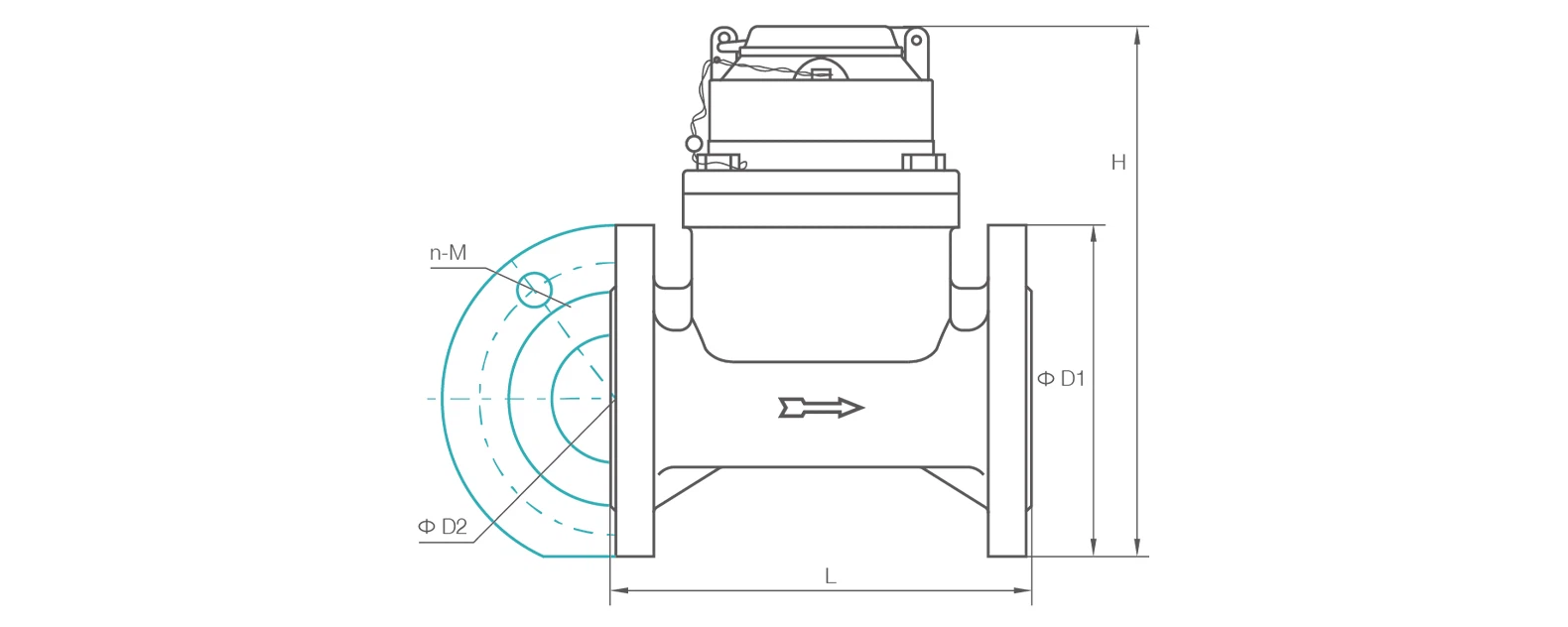

월트만 수량계 치수
|
명사 같은
지름
|
길이
(L)
|
키
(H)
|
연결 플랜지
|
||
| mm |
фD1
밖의
지름
|
фD2
볼트 서클
지름
|
볼트 연결
(n-M)
|
||
| 50 | 200 | 214 | 165 | 125 |
4-M16
|
| 65 | 200 | 224 | 185 | 145 |
4-M16
|
| 80 | 225 | 279 | 200 | 160 |
8-M16
|
| 100 | 250 | 289 | 220 | 180 |
8-M16
|
| 125 | 250 | 299 | 250 | 210 |
8-M16
|
| 150 | 300 | 319 | 285 | 240 |
8-M20
|
| 200 | 350 | 346 | 340 | 295 |
8-M20(10bar)
|
| 12-M20(16바) | |||||
| 250 | 450 | 434 |
395(10바)
|
350(10바)
|
12-M20(10bar) |
|
405(16바)
|
355(16바)
|
12-M24(16바)
|
|||
| 300 | 500 | 480 |
445(10바)
|
400(10바)
|
12-M20(10bar)
|
|
460(16바)
|
410(16바)
|
12-M24(16바)
|
|||
우리 고객

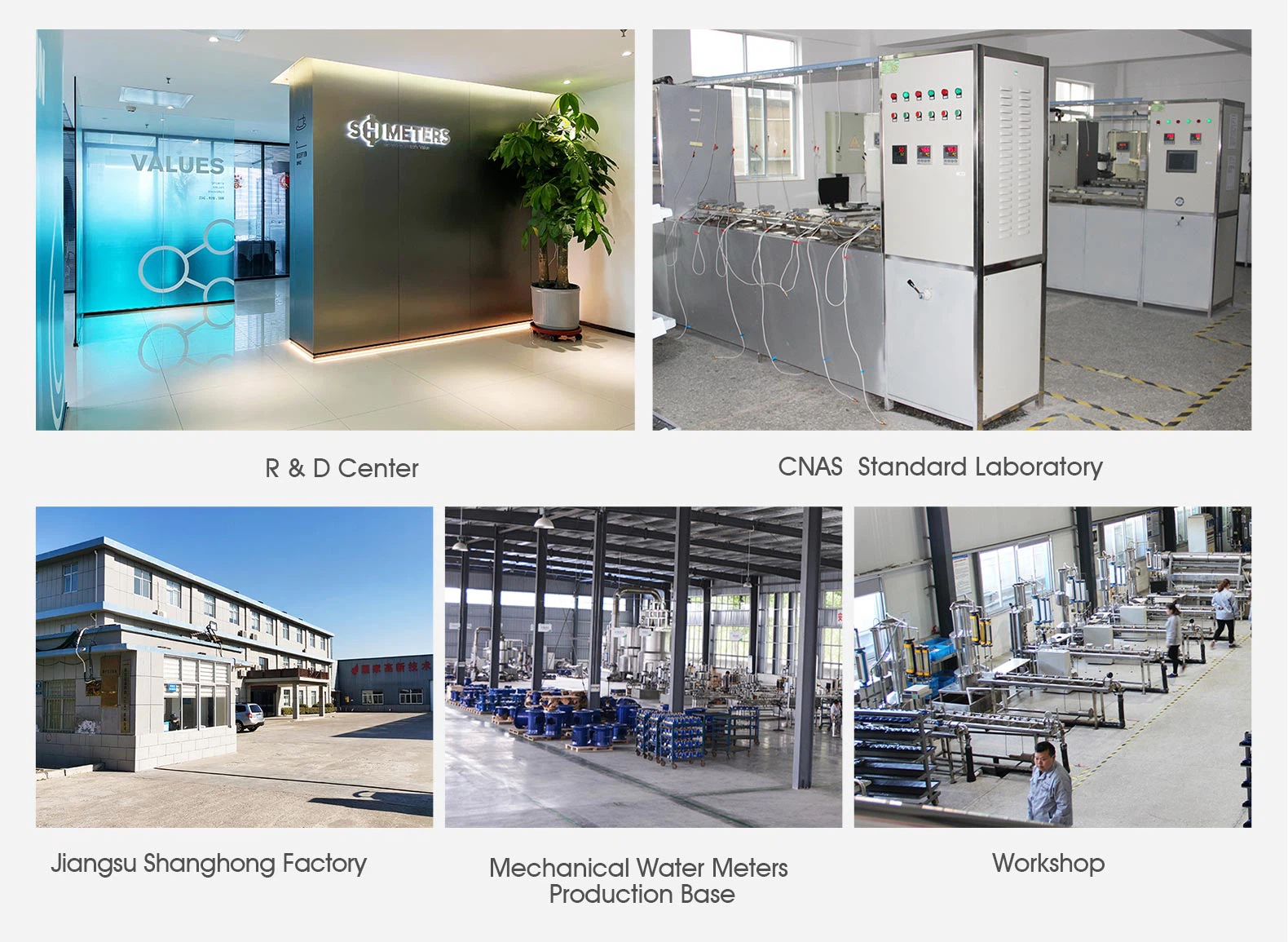

R&D 센터 및 생산기지
