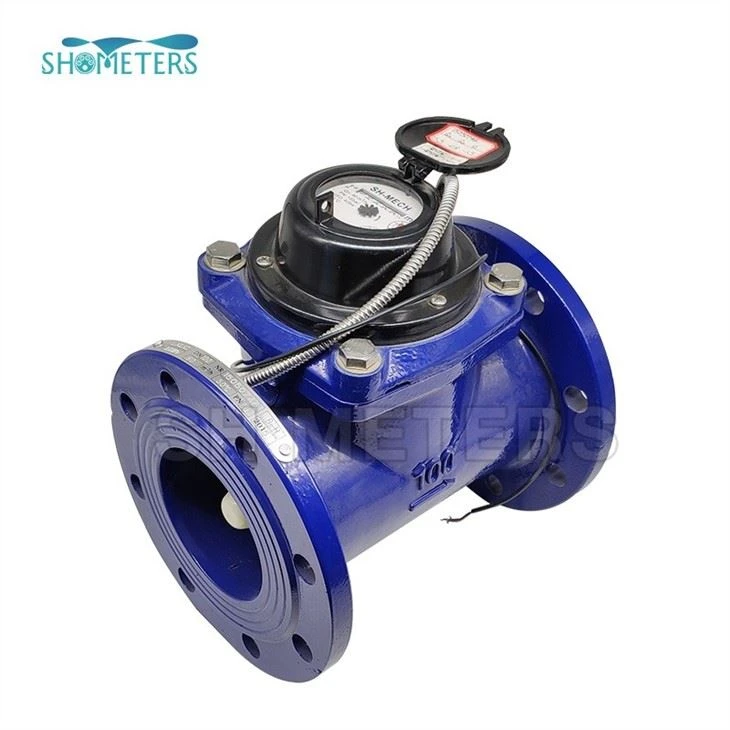

플랜지 펄스 출력 산업용 Woltman 수량계

LXXG(R)-50~300(mm)

관개 수평 베인 휠, 드라이 다이얼 냉(온) 수량계

신청

파이프라인을 통과하는 냉수(뜨거운)의 양을 측정합니다. 수위계는 관개, 지자체 등에 사용됩니다.

특징

·탈부착이 가능한 소자구조로 설치 및 유지보수 용이
·드라이 다이얼, 마그네틱 드라이브
·대유량, 작은 압력 손실
· 물 험머 및 오염에 저항
·진공 밀봉된 레지스터는 다이얼이 응결되지 않도록 보장하고 장기간 사용 시 명확한 판독값을 유지합니다.
·꾸준하고 신뢰할 수 있는 특성을 위해 엄선된 고품질 재료
·기술 데이터는 국제 표준 ISO 4064/ISO9100을 준수합니다.
·높은 정확도로
·제품 부속품에는 커넥터, 필터, 연결 부속품, 파이프 부속품, 플랜지, 필터가 포함됩니다.

선택적 기능

·플라스틱 레지스터, 구리 레지스터 및 전체 유리 레지스터
·정확도: R=25/20/50
·크기: DN50-DN300
·냉수/온수
·리드 스위치 옵션
·플랜지 규격 선택 가능
·360도 회전 선택 가능
·주철, 구상흑연주철, 스테인리스강, GG25, GGG50, SS304, SS316 본체 선택 가능
·작동 압력: PN16/25
·펄스 출력 제공

작업 조건

·수온 : {{0}}.1도 ~50도 (온수미터는 0.1도 ~90도)
·수압: 1.0Mpa 이하(요청 시 1.6MPa)

최대 허용 오차

·qmin 포함부터 qt를 제외한 하위 영역에서 ±5%
·qt부터 qs까지의 상위권은 ±2%(온수미터는 ±3%)

치수

참고: 플랜지 치수는 ISO7005-1:1988 표준을 준수합니다. 플랜지 표준은 사용자 정의할 수 있습니다. 특별한 요구 사항의 제품에 대한 주문도 허용됩니다.

맥박 위치

압력 손실 곡선

두 리드 스위치 시스템의 작동 설명

아래의 2개의 리드 스위치 시스템 다이어그램을 참조하십시오. 2개의 리드 스위치는 레지스터에서 실행되는 동안 포인터 또는 기어에 장착된 자석에 의해 각각 "ON" 또는 "OFF"로 작동되지만 결코 "ON"으로 작동하지 않습니다. 외부 자석이 공격하지 않는 한 동시에.

두 개의 리드 스위치는 포인터의 한 라운드에서 두 개의 "ON" 및 두 개의 "OFF"를 작동하거나 기어는 하나의 신호 출력을 의미합니다. 이 원리는 스위치가 흔들리거나 파이프가 진동하여 신호 출력의 손실 또는 초과 계산을 방지하므로 신호 출력의 신뢰성을 보장합니다.

보증

모든 미터는 제작 및 재료의 결함에 대해 승인일로부터 1년 동안 보증됩니다. 이 기간 내에 결함이 있는 계량기 또는 부품이 발견되면 SHMeter로 반환하면 비용 없이 교체됩니다.
