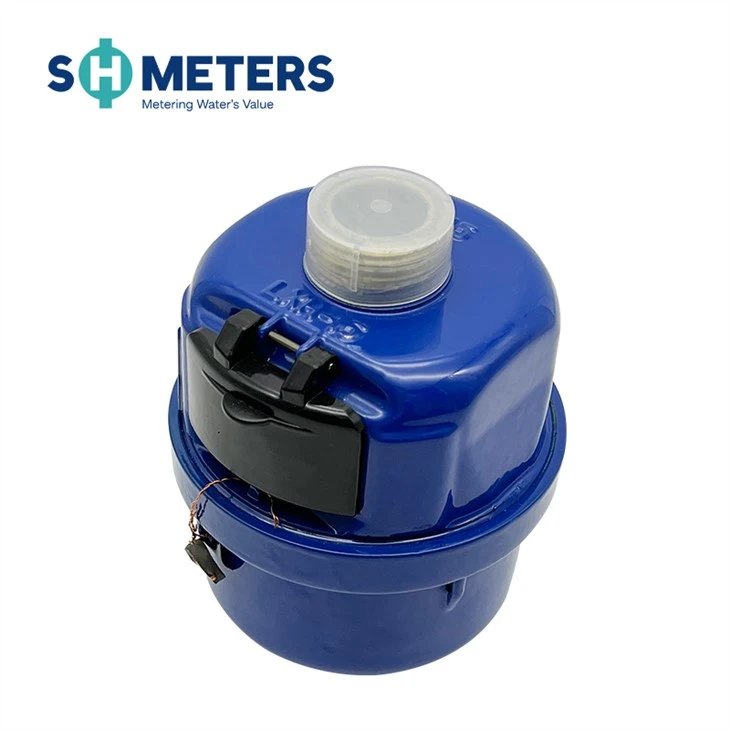

체적 피스톤 수량계는 파이프라인을 통과하는 가정 또는 거주 단위에서 소비되는 차가운 식수의 총량을 측정하는 데 사용됩니다.
체적 피스톤 수량계 사용 조건
온도 등급: T30;
수압 등급: MAP 10 / MAP 16;
압력 손실 수준: △P 63.
체적 피스톤 수량계 기능
1. 높은 계량 정확도로 회전식 피스톤 형 계량 구조 채택;
2. 카운팅 메커니즘은 특수 액체로 캡슐화되어 명확한 판독 및 소형 외관을 제공합니다.
3. 급수구에는 역류방지를 위한 체크밸브가 장착되어 있습니다.
|
설명 |
단위 |
유압 데이터 및 치수 |
|||||
|
공칭 크기 |
mm(인치) |
DN15(1/2) |
DN20(3/4) |
DN(1) |
DN32(1-1/4) |
DN40(1-1/2) |
|
|
Q4 오류 한도 ±2퍼센트 |
m³/h |
3.125 |
5 |
7.875 |
12.5 |
20 |
|
|
Q3 오류 한도 ±2% |
m³/h |
2.5 |
4.0 |
6.3 |
10 |
16 |
|
|
Q2 오류 한도 ±2% |
l/h |
25 |
40 |
63 |
100 |
160 |
|
|
Q1 오류 한도 ±5퍼센트 |
l/h |
15.6 |
25 |
39.4 |
62.5 |
100 |
|
|
최소 읽기 |
l |
0.05 |
0.05 |
0.05 |
0.5 |
0.5 |
|
|
최대 읽기 |
m³ |
9999.9999 |
9999.9999 |
9999.9999 |
99999.999 |
99999.999 |
|
|
L |
mm |
115 |
165 |
199 |
260 |
300 |
|
|
B |
mm |
43 |
43 |
53 |
60 |
77 |
|
체적 피스톤 수량계의 장점
이 수량계는 주로 가정 또는 주거 단위의 수도관을 통해 흐르는 물의 총량을 측정하는 데 사용됩니다. 피스톤 회전 원리가 사용됩니다.
계량시 카운터와 물이 분리되어 계량 정확도가 높은 장점이 있습니다. 따라서 데이터가 명확하게 표시되고 읽기 쉽습니다.
특히 수질이 좋은 네트워크에서 사용될 때 수량계의 성능이 안정적이고 안정적이며 더 오래 지속되도록 고품질 원료가 사용됩니다.
견고한 구조, 심플한 외관, 어느 방향으로나 설치가 가능하고 유연한 사용이 가능합니다.
로터리 피스톤 수량계의 구성 및 특성:
회전식 피스톤 수도계량기는 일정량에 따라 수도계량기를 통과하는 물의 양을 측정하는 일종의 수도계량기로, 이러한 수도계량기의 움직임이 특징인 것은 기존의 수도계량기와는 다른 일종의 운동이다. 속도 수량계 및 피스톤 작동과 유사하게 이 무브먼트의 구조는 기존의 속도 수량계와 매우 다릅니다.
무브먼트는 카운팅 메커니즘과 미터링 메커니즘으로 구성됩니다. 계수 메커니즘은 핀, 기어 박스 및 카운터로 구성되며 계량 메커니즘은 계량 챔버, 피스톤 로터, 스페이서, 부싱, 토글 및 커버 플레이트로 구성됩니다.
로터리 피스톤 수량계의 원리
로터리 피스톤 수량계는 계량 원리로 인해 용적 수량계로도 알려져 있으며 계량의 기본 원리는 기존의 속도 수량계와 공통된 특징이 있지만 분명한 차이점도 있습니다. 스피드 워터 미터와 같은 체적 수량계는 구동력의 원천으로 수압에 의해 구동되어 피스톤 또는 임펠러를 움직이고 기어의 회전을 통해 카운터, 체적 수량계에 물의 흐름을 표시합니다. 무브먼트 구조의 속도 수량계 체적 및 속도 수량계의 구성 차이로 인해 수압이 피스톤 또는 임펠러를 구동하는 방식도 달라집니다.
