건식 다이얼 황동 본체 수량계

multi jet water meter (4)

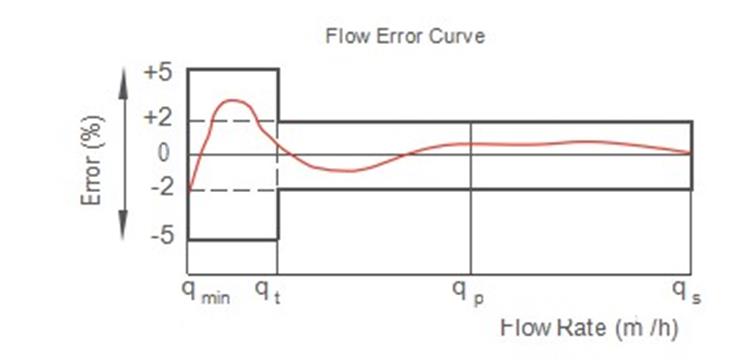

최대 허용 오차

· qmin부터 qtis ±5%까지 포함하되 제외하는 하단 영역.

· qt에서 qsis±2%까지 포함하는 상위 영역; 온수 미터의 경우 ±3%.

multi jet

표준 준수

기술 데이터는 국제 표준 ISO 4064를 따릅니다.

근무 조건

·수온: 냉수 계량기의 경우 0.1℃~50℃.

·온수 계량기의 경우 0.1℃~90℃.

·수압: ≤1.6Mpa(16bar).

전체 치수 및 무게

Multi jet1

DN(mm)	15	20	25	32	40	50	50
사이즈(인치)	1/2"	3/4"	1&따옴표;	1-1/4"	1-1/2"	2&따옴표;	2&따옴표;
길이(L)	165/190	190	260	260	300	300	280
폭(W)	98	98	103.5	103.5	125	125	160
높이(H)	116	117	124	124	162	162	187.5
연결 중스레드 D	G3/4B	G1B	G11/4B	G11/2B	G2B	G21/2B	플랜지종료
무게(kg)	1.65	1.79	1.85	2.68	5.25	7.25

multi jet water meter (6)

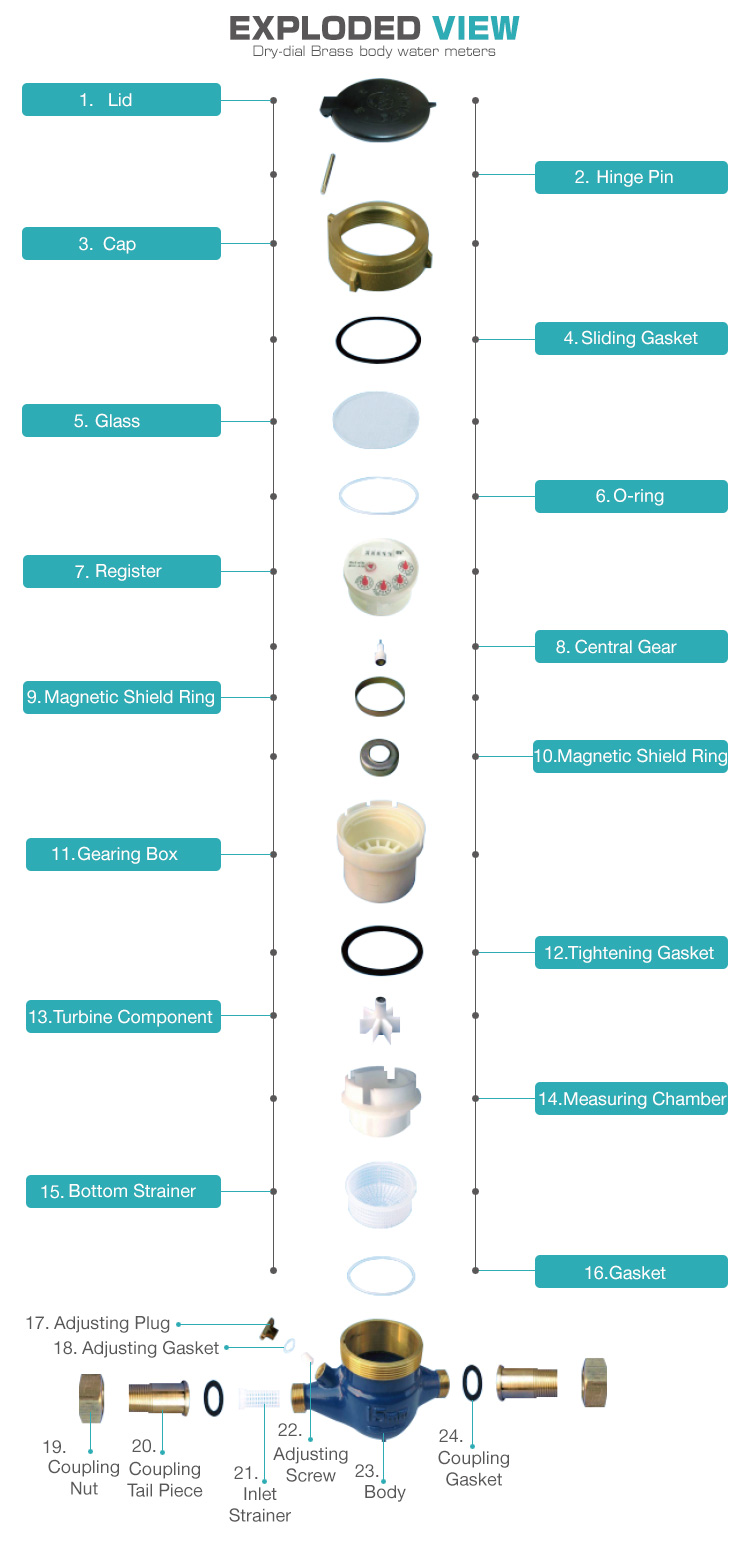

센트럴 기어

센터 기어에는 4개의 사마륨 코발트 자석이 장착되어 있어 내후성, 소거 및 데이터 손실이 쉽지 않습니다. 이는 수도 미터의 중앙 전송부의 수명과 측정 정확도를 보장합니다.

다이얼 커버

카운터 디스크는 POM, 백자, 명확한 판독 및 내구성있는 서비스 수명으로 만들어졌습니다. 나사로 고정되어 교체가 쉽습니다. 이중 리드 스위치 디자인으로 그 중 하나가 손상된 경우 여전히 정상적으로 작동 할 수 있습니다.

안티 마그네틱 링

리드 스위치가 설치되면 내 자성 링이 추가되고 선철 재료가 필요하며 자석 강철의 신호 강도는 펄스 신호의 안정적인 출력을 보장하는 3,000-4,000 가우스가 필요합니다.

터빈 부품

임펠러 샤프트는 스테인레스 스틸, 마노, 부싱 및 커런덤으로 만들어집니다. 수명과 정확도가 보장됩니다.

변속기 기어

고정밀 다이, 100만 세트는 작은 오류, 높은 처리량을 보장하고 수량계 및 배달 시간의 정확성을 보장하기 위해 교체됩니다.

기술 데이터

DN(mm)		15	20	25	32	40	50
사이즈(인치)		1/2"	3/4"	1&따옴표;	1-1/4"	1-1/2"	2&따옴표;
Q4(l/h)		3125	5000	7875	12500	20000	31250
Q3(l/h)		2500	4000	6300	10000	16000	25000
R=80	Q2 (l/h)	50	80	126	200	320	400
R=80	Q1 (l/h)	31.25	50	78.75	125	200	250
R=100	Q2 (l/h)	40	64	100.8	160	256	400
R=100	Q1 (l/h)	25	40	63	100	160	250
R=125	Q2 (l/h)	32	51.2	80.64	128	204.8	200
R=125	Q1 (l/h)	20	32	50.5	80	128
R=160	Q2 (l/h)	22.5	40	63	100	160	400
R=160	Q1 (l/h)	15.62	25	39.37	62.5	100	250
최대 판독(m3)		99,999	99,999	99,999	99,999	99,999	99,999
최소 판독값(리터)		0.05	0.05	0.05	0.05	0.05	0.05
최대 압력(바)		16	16	16	16	16	16
압력 손실(⊿P)		63
최대 온도		T=50 /90
펄스 출력 옵션		Vmax=24V
		아이맥스=100mA
		Pmax=2W

펄스 출력 옵션

자석 위치	리터/펄스
* 0.0001	1
* 0.001	10
* 0.01	100
* 0.1	1000

multi jet water meter (12)

multi jet water meter (13)

당신은 물 계량을 위한 좋은 해결책이 필요합니다---당신의 모든 요구를 충족시킵니다.

2013년부터 중국의 전문 제조 및 유통업체로서 우리는 기계식 수량계 및 스마트 수량계에 대한 상업, 농업, 산업 및 국내 시장을 위한 포괄적인 수량계 범위와 완전한 솔루션을 개발했습니다. 기술의 변화와 정밀 계량의 변화에 따라 회사 창립 이래로 사명이었으며, 이를 사용하여 물의 지속 가능성을 지원할 수 있는 계량을 추가하고 있습니다. 2017 년부터 우리는 전 세계에 스마트 수량계 수출을 시작했으며 점점 더 많은 국가와 지역 사람들이 스마트 기술과 시스템과 함께 우리와 함께 물을 절약 할 수 있기를 바랍니다. 오늘날 SH-MECH 유량계는 이미 중국의 주요 유량계 수출업체 중 하나가 되었습니다.

우리는 적시에 귀하의 손에 제품을 제공하고 전체 판매 전반에 걸쳐 귀하의 주문 프로세스에 대해 계속 알려드릴 것입니다. 엄격한 QC 검사, 엄격한 비용 관리 및 5 성급 품질 서비스에서 귀하가 수도 계량에 대한 더 많은 솔루션을 소유하게 될 것이라고 믿습니다.
