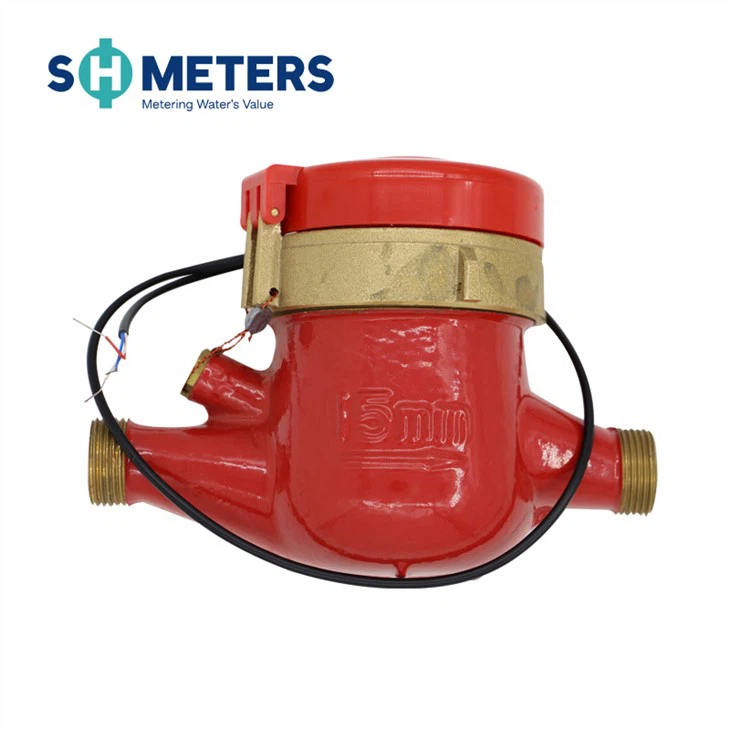

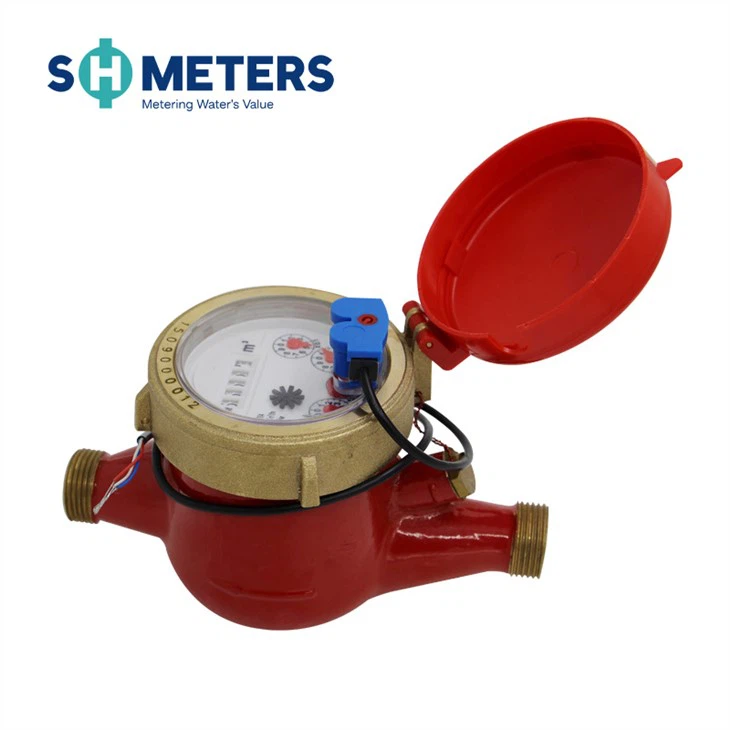

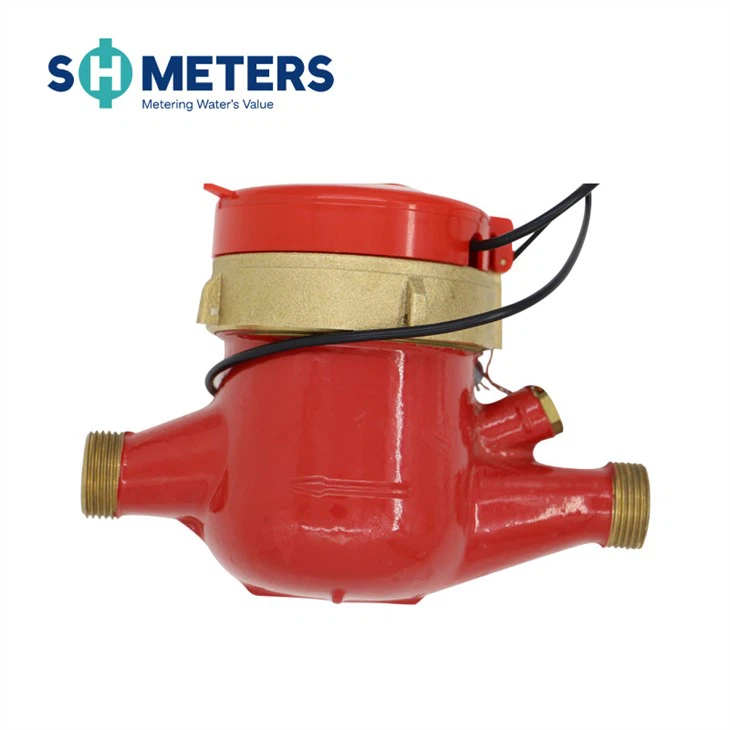

다중 제트 유형
드라이 다이얼 황동 바디 온수 미터
신청
파이프라인을 통과하는 찬(뜨거운) 물의 양을 측정합니다. 수도 미터는 가정, 상업, 지방 자치 단체, 파이프라인에 사용됩니다.
특징
·마그네틱 드라이브, 낮은 전송 저항.
·외부 자기장 보호를 위한 자기 실드.
·밀폐된 건조 레지스터는 오랫동안 명확한 판독을 보장합니다.
·외부 조절 장치.
액세서리: 커플링 2개, 커플링 너트 2개 및 와셔 2개.
·높은 정확도로
·수평용
·액세서리에는 스트레이너, 로터리 피스톤, 연결 위젯, 커넥터 피팅이 포함됩니다.
옵션 기능
·등록 밀폐형: 건식; 반건조형; 슈퍼드라이 타입.
·정확도: R=80 ; 100; 125; 160;클래스 b;클래스 c.
·크기: 15~50mm.
·뜨거운 물.
·논리턴 밸브.
·리드 스위치 옵션.
·요청 시 여러 길이 및 연결 가능.
·나사선단형: BSP/NPT.
·재질: 황동, 황동 인터페이스, 황동 재질
·Brass 작동 압력: PN16(16bar)
·펄스 출력/rs485 modbus/유선 원격/펄스 스플리터/펄스 읽기 디스플레이 제공
최대 허용 오차
·하단의 qmin부터 qt를 제외한 범위는 ±5%입니다.
·qt를 포함하여 qs까지의 상위 영역은 ±2퍼센트입니다. 온수 미터의 경우 ±3%.
표준 준수
기술 데이터는 국제 표준 ISO 4064를 따릅니다.
근무 조건
·수온:0.1도 ~90도(온수 계량기).
·수압: 1.6Mpa(16bar) 이하.
전체 치수 및 무게
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 50 |
| 크기(인치) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2" |
| 길이(L) | 165/190 | 190 | 260 | 260 | 300 | 300 | 280 |
| 폭(W) | 98 | 98 | 103.5 | 103.5 | 125 | 125 | 160 |
| 높이(높이) | 116 | 117 | 124 | 124 | 162 | 162 | 187.5 |
| 연결 스레드 D | G3/4B | G1B | G11/4B | G11/2B | G2B | G21/2B | 플랜지 끝 |
| 무게(kg) | 1.65 | 1.79 | 1.85 | 2.68 | 5.25 | 7.25 |
기술 데이터
| DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | |
| 크기(인치) | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | |
| Q4(l/h) | 3125 | 5000 | 7875 | 12500 | 20000 | 31250 | |
| Q3(l/h) | 2500 | 4000 | 6300 | 10000 | 16000 | 25000 | |
| R=80 | Q2(l/h) | 50 | 80 | 126 | 200 | 320 | 400 |
| Q1(l/h) | 31.25 | 50 | 78.75 | 125 | 200 | 250 | |
| R=100 | Q2(l/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(l/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R=125 | Q2(l/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 200 |
| Q1(l/h) | 20 | 32 | 50.5 | 80 | 128 | ||
| R=160 | Q2(l/h) | 22.5 | 40 | 63 | 100 | 160 | 400 |
| Q1(l/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 250 | |
| 최대 판독값(m³) | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | 99,999 | |
| Min.Reading(리터) | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| Max.Pressure(바) | 16 | 16 | 16 | 16 | 16 | 16 | |
| 압력 손실 | 63 | ||||||
| 최대 온도 | T=50/90 | ||||||
| 펄스 출력 옵션 | Vmax{0}}V | ||||||
| 아이맥스{0}}mA | |||||||
| Pmax{0}}W | |||||||
보증
모든 계량기는 인수일로부터 1년 동안 제작 및 재료의 결함에 대해 보증됩니다. 이 기간 내에 발견된 결함 계량기 또는 부품은 SHMETERS에 반환 시 무료로 교체됩니다.
