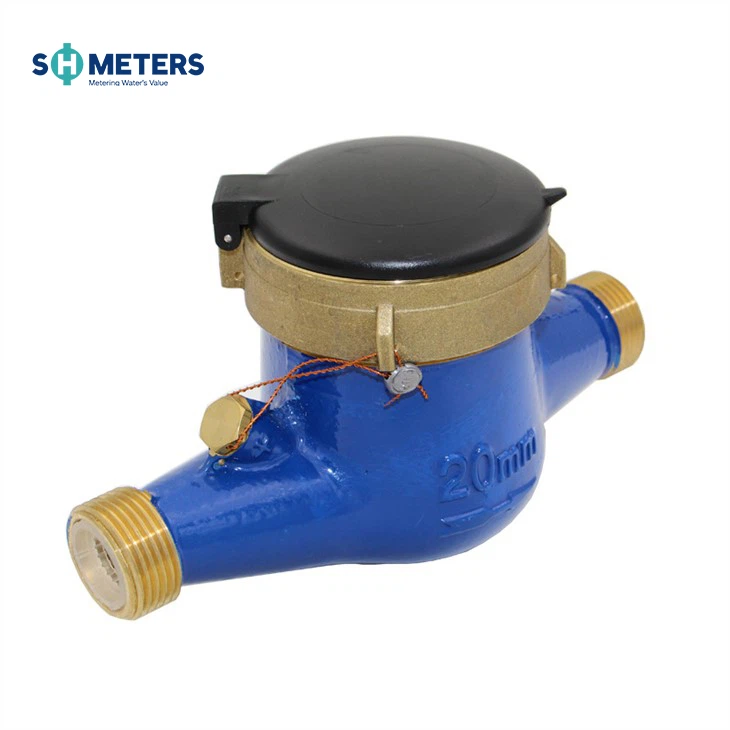

Hebei Shanghong Meters Technology Co., Ltd.는 중국의 DN15 R200 멀티 제트 액체 밀봉형 황동 수량계의 선도적인 제조업체 및 공급업체 중 하나입니다. 고품질 DN15 R200 멀티 제트 액체 밀폐형 황동 수량계를 도매하려는 경우 공장에서 가격표와 견적을 받으십시오.

brand

다중-제트 유형

건식-다이얼 황동 본체 수량계

multi jet water meter (5)

제품 설명

애플리케이션
파이프라인을 통과하는 차가운 음용수의 양 측정

특징
클래스 C. 고급스럽고 아름답고 우아한 구조를 갖춘 포인터 및 단어{1}}휠 조합 카운트 장치를 채택하고,
카운터는 특수 유형의 액체로 밀봉되어 판독 값이 오랫동안 명확합니다.
편리한 미터 복사 및 긴 서비스 수명.
사전 설정된 원격, 펄스 출력당 100L.

근무 조건
수온: 냉수미터의 경우 50°C 이하
온수미터의 경우 90°C 이하
수압: 1MPa 이하 또는 선택 1.6MPa
(10bar 또는 16bar 선택)

최대 허용 오류
Qmin포함에서 Qt를 제외한 하위구역은 ±5% _ Qt포함부터 Qs포함 상위구역의 경우 냉수미터 ±2%, 온수미터 ±3%입니다.
메모
기술 데이터는 국제 표준 ISO4064를 준수합니다.

부속품

각 수량계에는 2pcs 튜브, 2pcs 너트 및 2pcs 개스킷과 같은 하나의 세트 커플 링 옵션이 있습니다.

전반적인 치수 및 무게

DN(mm)	15	20	25	32	40	50	50
크기(인치)	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"	2"
길이(L)	165/190	190	260	260	300	300	280
폭(W)	98	98	103.5	103.5	125	125	160
높이(H)	116	117	124	124	162	162	187.5
연결 스레드 D	G3/4B	G1B	G11/4B	G11/2B	G2B	G21/2B	플랜지 끝
무게(kg)	1.65	1.79	1.85	2.68	5.25	7.25

기술 데이터

DN(mm)		15	20	25	32	40	50
크기(인치)		1/2"	3/4"	1"	1-1/4"	1-1/2"	2"
Q4(l/h)		3125	5000	7875	12500	20000	31250
Q3(l/h)		2500	4000	6300	10000	16000	25000
R=160	Q2(l/h)	22.5	40	63	100	160	400
R=160	Q1(l/h)	15.62	25	39.37	62.5	100	250
R=200	Q2(l/h)	20	32	50.4	80	128	200
R=200	Q1(l/h)	12.5	20	31.5	50	80	125
최대읽기량(m³)		99,999	99,999	99,999	99,999	99,999	99,999
최소읽기량(리터)		0.05	0.05	0.05	0.05	0.05	0.05
최대압력(바)		16	16	16	16	16	16
압력 손실		63
최대온도		T=50/90
펄스 출력 옵션		V최대=24V
		Imax=100mA
		실적최대=2W

펄스 출력 옵션

multi jet water meter (4)

보증

모든 계량기는 인수일로부터 1년 동안 기술 및 재료의 결함에 대해 보증됩니다. 이 기간 내에 발견된 결함 있는 계기 또는 부품은 SHMeters에 반환되면 무료로 교체됩니다.
